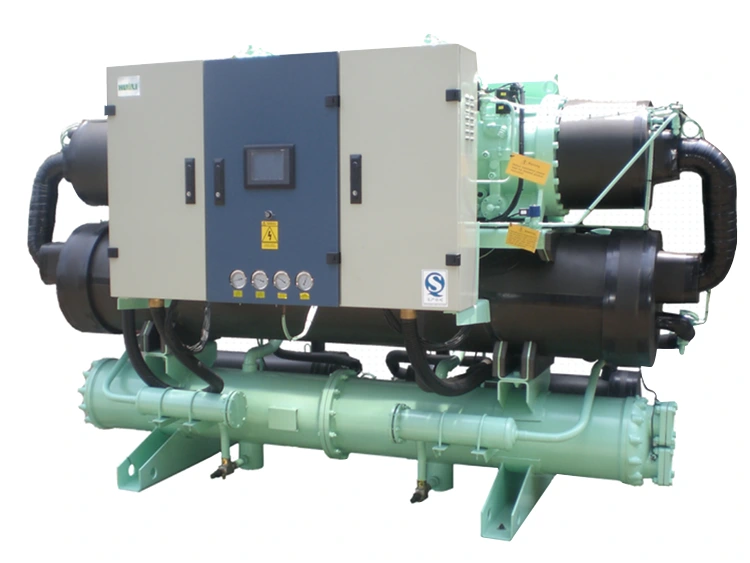

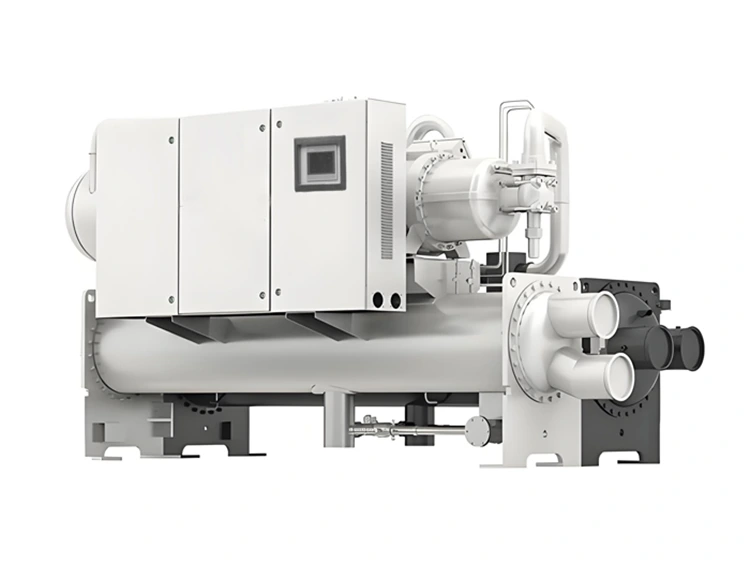

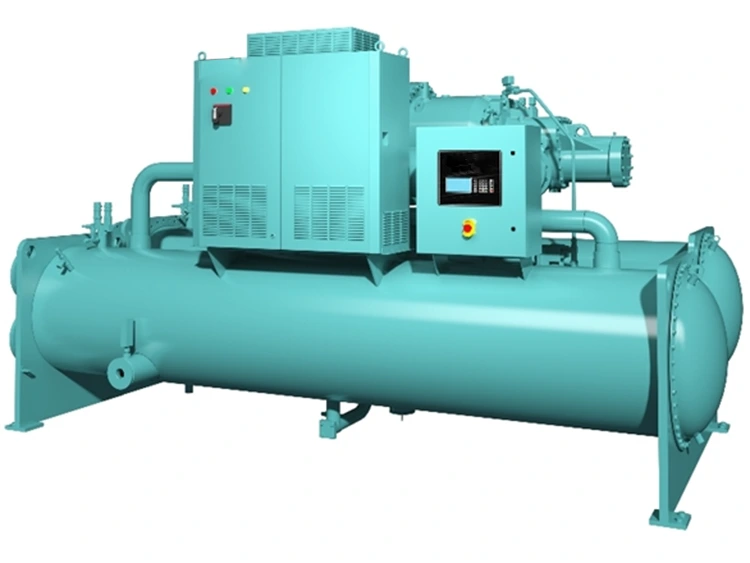

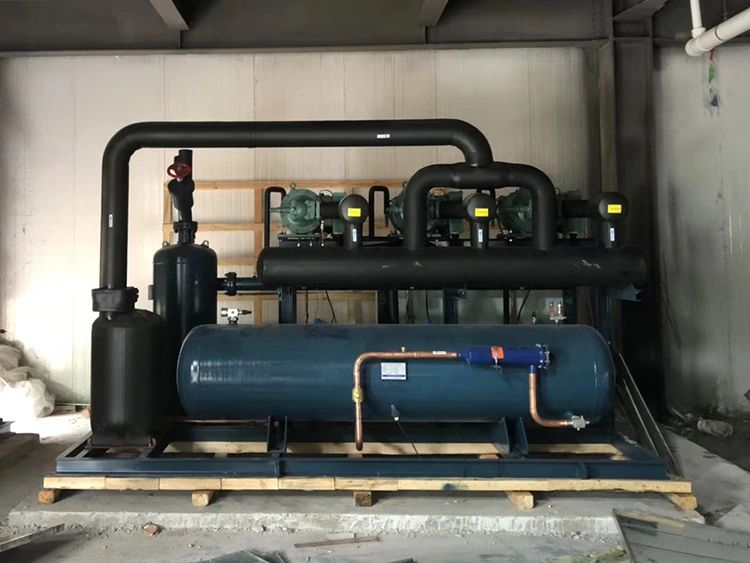

水冷スクリュー冷凍コンプレッサーユニット

中国で生産され、世界中の大規模冷蔵倉庫、工業用食品加工工場、医薬品製造施設、化学プロセス冷却システム、商業チラー工場室に輸出されている Lynxcool 水冷スクリュー冷凍コンプレッサー ユニットは、最大のエネルギー効率、単位床面積当たりの最大の冷凍能力、または周囲温度の高い気候での動作により水冷凝縮が好ましい、または唯一の実行可能な選択肢となる用途に最適です。 +35°C ～ +45°C の周囲空気ではなく +28°C ～ +35°C の冷却水に熱を遮断することにより、水冷ユニットは同等の空冷ユニットよりも 5 ～ 12°C 低い凝縮温度を達成し、コンプレッサーの圧力比を直接低下させ、COP を 10 ～ 25% 改善し、空冷凝縮が非効率である高周囲気候にも動作範囲を拡大します。または非実用的。

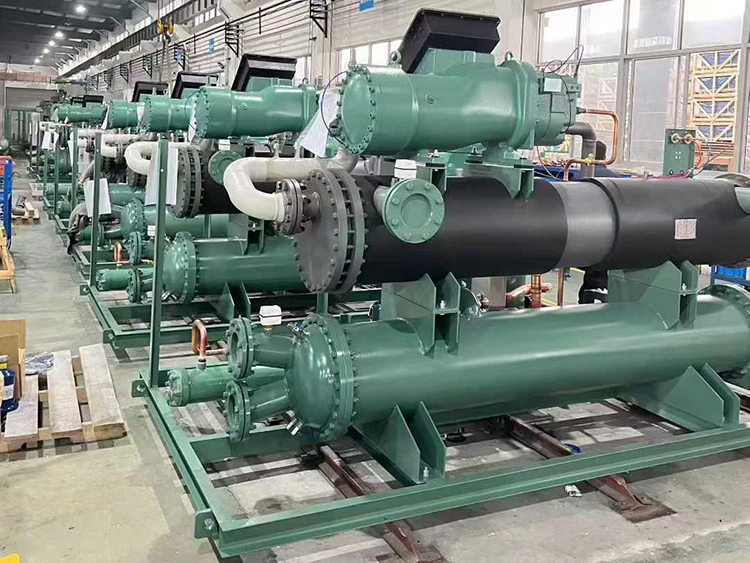

すべての Lynxcool 水冷スクリュー冷凍コンプレッサー ユニットは、出荷前に中国の生産施設で工場で組み立てられ、圧力テスト、漏れテスト、および運転テストが行​​われます。ユニットは工場で冷媒が充填され、定格条件でテストされます。吸入および吐出の圧力と温度、凝縮水の入口と出口の温度、油圧と温度、総消費電力、および計算された COP はすべて測定され、各ユニットに付属の工場テストレポートに記録されます。標準冷媒: R404A、R507A、R448A、R449A、R134a、および R22 (代替プロジェクト)。水冷コンデンサーは、お客様の冷却水回路にフランジ接続された状態で供給されます。

主要な機能

• より高い効率を実現する水冷凝縮 - 同じ周囲環境での同等の空冷よりも凝縮温度が 5 ～ 12°C 低くなります。 COP が 10 ～ 25% 向上。同等の出力でコンプレッサー容量が 8 ～ 15% 増加します。

•シェルアンドチューブまたはプレートコンデンサーのオプション — 大容量およびアンモニア対応アプリケーション向けのシェルアンドチューブ。コンパクトな設置面積と HFC アプリケーション向けのろう付けプレート。

•高周囲気候に適しています - 凝縮温度は周囲温度に依存しません。空冷ユニットが苦戦する中東、南アジア、熱帯気候でも安定したパフォーマンスを発揮します。

•屋内設置 — ユニットは屋内の機械室に設置されます。屋外の設置面積がありません。ユニットが天候や紫外線にさらされていないこと。より長い耐用年数。建物外部への騒音を低減します。

•半密閉型または開放型スクリューコンプレッサー - 無段階で25～100%の容量調整。蒸発温度範囲 -45°C ～ +10°C。複数の主要なコンプレッサー ブランドが利用可能です。

•広い能力範囲 - 単一ユニットで80 kW ～ 1,200 kWの冷凍能力。並列ユニット配置により、より大きな任務を実現します。

•PLC オートメーション — タッチ HMI を備えた Siemens または Delta PLC。フルキャパシティ、安全性、アラーム管理。 Modbus / BACnet / OPC-UA SCADA インターフェイス。

技術的パラメータ

すべての水冷スクリュー冷凍コンプレッサー ユニットは、中国で工場で組み立てられ、圧力テスト、およびコンデンサーに接続された冷却水供給による全負荷運転テストが行​​われています。工場の文書には、冷媒回路の圧力試験証明書（設計圧力の 1.5 倍）、凝縮器の油圧試験証明書、コンプレッサーの慣らし運転記録、定格条件での全負荷動作パラメータのログ、安全装置の機能検証レポート、および電気安全性テストが含まれます。 CE 適合宣言書、PED 圧力機器の文書、および試運転マニュアルは、中国の生産施設から発送されるすべてのユニットに提供されます。

適用範囲

大規模冷蔵倉庫および冷凍倉庫 |  高効率、大容量

中国で生産される Lynxcool 水冷スクリュー冷凍コンプレッサー ユニットは、最大のエネルギー効率と屋内床面積単位あたりの最大の冷凍能力が主な選択基準となる大型冷蔵倉庫や冷凍倉庫に最適な冷凍プラントです。 -18°C ～ -25°C の大規模冷凍倉庫で使用される水冷ユニットは、同等の空冷ユニットよりも 10 ～ 25% 高い COP を達成し、保管されている冷凍製品 1 トンあたりの年間電気コストの削減に直接つながります。

このユニットは屋内の機械室に設置されるため、空冷設計の屋外機器の制約がなくなり、凝縮セクションは周囲の気温に関係なく安定した冷却塔の水温の恩恵を受けることができます。共通の冷却塔と並列した複数のユニットは、集中管理された制御可能な工場室から 10,000 m3 を超える大規模な冷凍配送センターにサービスを提供します。

食品加工工場 |  継続的な高負荷のプロセス冷却

食肉の屠殺と加工、水産加工、乳製品、飲料、インスタントミールの製造などの食品加工工場には、安定した温度と最小限のダウンタイムで高負荷率で継続的に稼働する冷凍システムが必要です。中国で製造された水冷スクリューユニットは、空冷式の代替品よりもこの要求の厳しい任務に適しています。凝縮温度が周囲の気温を追跡するのではなく、冷却塔回路によって制御され、屋外の天候に関係なく生産シフト全体を通じて安定した動作条件を提供するためです。

凝縮温度の変動が減少すると、コンプレッサーの動作状態がより安定し、コンプレッサーのコンポーネントにかかる機械的ストレスが軽減され、定期的なメンテナンス介入の間隔が長くなります。 0°C ～ -10°C でのプロセス冷却アプリケーションが主なアプリケーションであり、-30°C ～ -40°C での爆風凍結は、同じ水冷コンデンサー インフラストラクチャを使用した 2 段階システムまたはカスケード システムによって提供されます。

医薬品製造およびクリーンルーム冷却 |  安定した条件

医薬品製造施設、クリーンルーム、実験室環境には、繊細なプロセスや機器に影響を与える屋外の爆風騒音や振動がなく、非常に安定した温度と湿度の状態を維持する冷却システムが必要です。 Lynxcool が中国で生産する屋内設置型水冷スクリューユニットは、次の要件を満たしています。ユニットは生産エリアから隔離された専用の機械室に設置されます。水冷コンデンサーはコンデンサーファンの騒音を完全に排除します。スキッドフレーム上の防振マウントは、コンプレッサーの振動を建物の構造から隔離します。また、冷却塔の水温が安定しているため、年間を通じて正確に制御可能な凝縮状態が得られます。 GDP 規制の医薬品冷蔵室では、水冷スクリュー ユニットの高い COP と正確な容量調整により、製品保管エリアの厳密な温度帯域制御 (±0.5°C) が可能になります。

化学および石油化学プロセス冷却 |  高圧的で攻撃的なメディア

化学および石油化学のプロセス冷却用途では、多くの場合、空冷凝縮を妨げる高圧、高い周囲温度、または攻撃的な化学環境でのプロセス流体が必要となります。中国で製造された水冷スクリューユニットはシェルアンドチューブコンデンサーを使用しており、積極的な冷却水化学反応のためにステンレス鋼またはチタンチューブを指定でき、プロセス用途向けに高めの設計圧力を指定できます。ユニットは屋内に設置され、屋外のプロセスプラント環境から保護されています。プロセス熱交換器に直接冷媒を供給するのではなく、二次冷却剤 (グリコール、ブライン、またはプロセス流体) を必要とするアプリケーションの場合、水冷ユニットは冷却水回路の中間プレート熱交換器に接続されます。

高周囲気候 |  中東、南アジア、熱帯

周囲温度が定期的に 40°C ～ 50°C を超える気候では、空冷凝縮が非効率になるか不可能になります。凝縮温度が 60°C を超えると、コンプレッサーの圧力比が大幅に上昇し、容量が低下し、高圧安全トリップが頻繁に発生します。 Lynxcool によって中国で製造された水冷ユニットは、このような高温環境における冷凍の決定的なソリューションです。

冷却塔は、周囲温度が 45°C 以上の場合でも、凝縮水を +28°C ～ +33°C で供給し、凝縮温度を +35°C ～ +40°C の範囲に維持し、コンプレッサーの容量と効率を設計値に維持します。 Lynxcool は、中東、南アジア、熱帯アジアの冷蔵倉庫、食品加工工場、製薬施設に水冷スクリュー ユニットを設置してきました。これらの施設では、夏の高い周囲温度では空冷式の代替品が一貫して機能しません。

主要な技術的特徴

01 — 水冷凝縮: 熱力学的利点

水冷凝縮の熱力学的ケースは単純です。冷却塔は、周囲空気の湿球温度に冷却塔アプローチ温度を加えた温度 (温帯または亜熱帯気候では通常 +28°C ～ +33°C) で凝縮水を供給します。空冷コンデンサーは、ヒートシンクとして乾球周囲温度に制限されます。温暖な気候で気温 35°C の日には、空冷凝縮器の凝縮温度は約 45°C ～ 50°C に達します。同日の水冷コンデンサーにより、約 35°C ～ 38°C の凝縮温度が達成されます。

この 10°12°C 低い凝縮温度によりコンプレッサーの圧力比が低下し、コンプレッサーの COP が 10 ～ 25% 直接向上し、同じシャフト出力で冷凍能力が 8 ～ 15% 増加します。乾球温度が 45°C ～ 50°C に達する暑い気候では、水冷凝縮の利点がさらに顕著になります。空冷ユニットは定格凝縮圧力を安全な範囲内に維持できない可能性がありますが、水冷ユニットは +32°C ～ +36°C の冷却塔水を使用して効率的に動作し続けます。

02 — シェルアンドチューブコンデンサー: 堅牢、保守可能、大容量

中国で製造される Lynxcool 水冷スクリュー冷凍コンプレッサー ユニットの標準凝縮器構成は、冷媒がシェル側で凝縮し、冷却水がチューブを流れるシェルアンドチューブ熱交換器です。

シェルアンドチューブ設計は、次の理由から大容量ユニット (150 kW 以上) に推奨されます。

(1) 短期間の負荷変動に対するバッファとして機能する大きな冷媒側容積を提供し、過渡条件下で安定した凝縮圧力を維持します。

（２）凝縮器全体を交換することなく、管束を個別に取り外して検査、洗浄、または汚れた管や損傷した管を交換することができる。

(3) ろう付けプレート熱交換器の圧力制限を受けることなく、低温用途のより高い冷媒圧力に耐えます。

(4) ステンレス鋼管を指定するとアンモニア (R717) 冷媒に対応し、アンモニア システムの標準コンデンサーとなります。

コンパクトな設置面積が優先される小容量 HFC ユニット (150 kW 未満) の場合は、ろう付けプレート熱交換器コンデンサーが代替品として利用可能です。

03 — 部分負荷効率を最大化する VFD コンプレッサー ドライブ オプション

標準のスクリュー コンプレッサーの容量調整機構であるスライド バルブは、ローター ペアのアクティブな掃引容積を効果的に減らすことで容量を削減しますが、コンプレッサー モーターは固定速度で動作し続け、部分負荷になるとコンプレッサーの機械効率が低下します。コンプレッサーモーターの可変周波数ドライブ (VFD) は追加の省エネメカニズムを提供します。部分負荷では、コンプレッサーの速度が必要な容量に比例して低下し、非常に低い負荷ではモーターシャフトの出力が速度の 3 乗にほぼ比例して減少します。

中国製 Lynxcool 水冷スクリューユニットのスライドバルブ変調と VFD 速度制御の組み合わせにより、10 ～ 100% の容量範囲全体にわたって達成可能な最高の部分負荷効率が実現します。これは、コンプレッサーが稼働時間の大部分で部分負荷で動作する、負荷が大きく変動する冷蔵倉庫やプロセス冷却システムにとって特に価値があります。 VFD コンプレッサー ドライブは、すべてのモデルで工場出荷時のオプションとして利用可能です。 Lynxcool の中国拠点のエンジニアリング チームは、各プロジェクトの VFD オプションによる年間のエネルギー節約と投資回収期間を計算しています。

04 — 冷却水回路の統合と水処理

水冷冷凍システムの性能は、凝縮水供給の品質と流量に大きく依存します。凝縮器チューブにスケールが蓄積すると、熱抵抗が増加し、凝縮温度が上昇し、COP が低下し、最終的にはチューブが詰まる可能性があります。チューブの材質が腐食すると、漏れやチューブの破損が発生します。冷却塔と復水器の水回路における生物増殖 (レジオネラ菌やその他の細菌) は公衆衛生上の危険であり、積極的な管理が必要です。

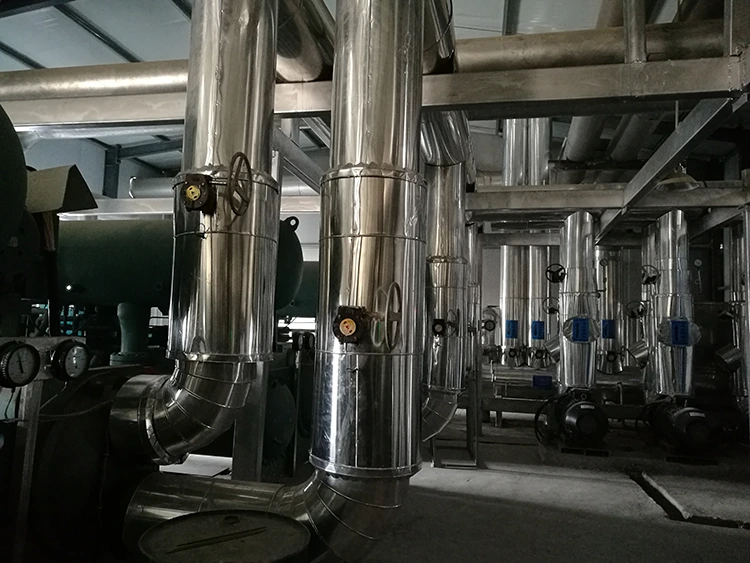

Lynxcool の中国を拠点とするエンジニアリング チームは、あらゆる水冷ユニット プロジェクトに凝縮水回路の設計ガイダンスを提供します。つまり、現場の湿球温度での凝縮器の熱遮断義務に一致する冷却塔の選択です。凝縮器の給水パイプのサイズ設定。バランスバルブとストレーナーの位置。スケール抑制、腐食抑制、殺生物剤の投与を含む水処理システムの仕様。復水器の水質仕様は、水処理プログラムの基礎としてすべてのユニットに提供されます。

05 — 屋内設置: 騒音、天候、セキュリティ上の利点

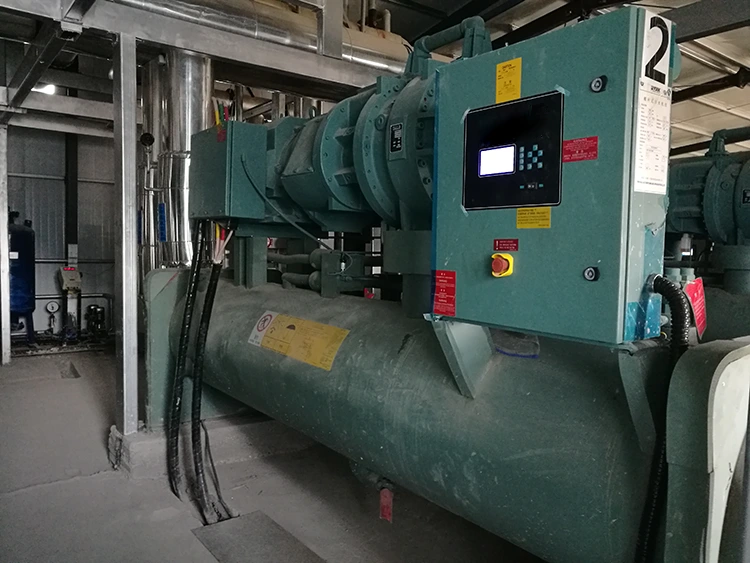

水冷スクリューユニットは屋内の専用機械室に設置され、冷却塔は屋外の屋上または庭に設置されます。この冷凍プラントを屋外環境から分離することにより、屋外空冷ユニットと比較して 4 つの大きな運用上の利点がもたらされます。

ノイズ：室内ユニットからのコンプレッサーと機械騒音は機械室内に収められ、外部に聞こえるのは冷却塔ファンの騒音だけです。通常、建物の周囲にある同等の屋外空冷ユニットよりも 5 ～ 10 dB(A) 低くなります。

天候保護:コンプレッサー、オイル システム、制御装置、および電気コンポーネントが雨、紫外線、湿度サイクル、塩水噴霧から保護され、耐用年数が延び、メンテナンスの頻度が減ります。

安全：機械室は施錠できるため、冷凍工場への不正アクセスを防止できます。

周囲の安定性:機械室の温度は屋外の周囲温度よりも安定しており、コンプレッサーのコンポーネントや電気機器への熱ストレスが軽減されます。

06 — 冷却水温度補償付き PLC 制御

中国で製造される Lynxcool 水冷スクリュー冷凍ユニットの PLC 制御システムには、空冷ユニット コントローラーには存在しない水冷動作用の特定の機能が含まれています。冷却水温度補償: PLC は凝縮器水入口温度を監視し、水温が季節的または日内で変化する場合、目標凝縮圧力を維持するためにコンプレッサー容量の設定値を調整します。冷却水の温度が低い場合（冬季または夜間）、PLC はコンプレッサーの速度またはスライドバルブの位置を下げて、安定した最小凝縮圧力を維持し、エネルギーを節約します。

冷却水の温度が高いとき (夏のピーク時)、PLC は安全トリップの前に容量を制限したり、高凝縮圧力アラームをトリガーしたりすることで、コンプレッサーが高圧トリップ制限を超えないようにします。コンデンサーまたはフロースイッチの差圧によるコンデンサー水流量監視により、コンプレッサーの動作前および動作中に適切な流量が確認されます。これは、冷却水流量の喪失によるコンデンサーの過熱を防ぐ安全保護機能です。

Lynxcool と提携する理由

Lynxcool は、20 年以上にわたって中国で水冷スクリュー冷凍コンプレッサー ユニットの設計と製造を行っており、高温環境および標準気候における大型冷蔵倉庫の冷凍、食品加工、医薬品、および工業プロセス冷却用途にわたる幅広い経験を築いてきました。中国にある当社の水冷スクリューユニット生産施設では、シェルアンドチューブコンデンサーの製造、世界の主要ブランドから調達したコンプレッサー、PLCパネルの組み立て、接続された冷却水による包括的な工場での稼働テストが組み合わされています。以下に、冷凍請負業者、冷蔵倉庫開発者、プロセス エンジニアが水冷スクリュー ユニットのパートナーとして Lynxcool を選ぶ主な理由を示します。

シェルアンドチューブコンデンサーの社内製造

シェルアンドチューブコンデンサーは、水冷冷凍ユニットの重要な差別化コンポーネントです。 Lynxcool は、中国の生産施設でシェルアンドチューブコンデンサーを社内で製造し、チューブ束の設計、チューブとチューブシートの接合部の完全性、シェルの製造、および圧力テストを制御しています。社内製造により、各プロジェクトの特定の要件に合わせてチューブの材質 (HFC 用途には銅、強力な水化学またはアンモニア サービスにはステンレス鋼 316L)、チューブ パスの配置、接続ノズルの位置をカスタマイズできます。中国で製造されるすべてのコンデンサーは、シェル側とチューブ側の両方で設計圧力の 1.5 倍までの油圧テストが行​​われ、圧力境界ごとに独立したテスト証明書が付いています。

冷却水を接続した工場での運転テスト

すべての Lynxcool 水冷スクリュー ユニットは、単なる機械的な動作チェックではなく、コンデンサーに接続された冷却水供給装置を使用して中国の生産施設で動作テストされています。工場での運転テストは、定格蒸発温度、定格凝縮水入口温度、定格容量で実施され、すべての動作パラメータが測定および記録されます。つまり、吸入および吐出の圧力と温度、凝縮水の入口および出口の温度と流量、コンプレッサーのシャフト出力、ユニットの合計出力、油圧と温度、計算された COP です。

この包括的な工場熱性能テストは、ユニットが現場で仕様どおりに動作することを検証し、将来のメンテナンスのベンチマークのためのベースライン性能データを提供します。完全なテストレポートは、当社の中国施設から発送されるすべてのユニットに提供されます。

水側エンジニアリングと冷却塔の調整

水冷冷凍システムは、冷却水回路が許容する範囲内でのみ機能します。中国に拠点を置く Lynxcool の冷凍エンジニアリング チームは、あらゆるプロジェクトに対して完全な水側エンジニアリング サポートを提供します。現場の湿球温度プロファイルでの凝縮器の熱遮断に適合する冷却塔の選択です。冷却水パイプのサイズとポンプの選択。復水器水処理プログラムの仕様。レジオネラ菌のリスク管理に関する文書。冬季運転解析（寒冷地における冷却塔と復水回路の凍結防止）。標準的な注文プロセスの一部として提供されるこの水側エンジニアリング サポートにより、Lynxcool は、冷凍ユニットを販売する一方で冷却水システムは請負業者に個別に設計してもらうサプライヤーと区別されます。

高周囲気候に関する専門知識

Lynxcool は、中東、アラビア半島、南アジア、熱帯東南アジアの冷蔵倉庫、食品加工工場、製薬施設に、中国で製造した水冷スクリュー冷凍ユニットを設置しています。これらの気候では、夏の間、周囲温度は日常的に 45 ℃ ～ 50 ℃ に達し、空冷冷凍は熱力学的に困難であるか、実用的ではありません。中国を拠点とする当社のエンジニアリング チームは、次のような厳しい気候に対応した冷凍システムの設計に経験があります。冷媒回路の凝縮圧力を高める設計。耐熱電気部品。屋外冷却塔と接続配管の断熱と日よけ。 Lynxcool は、周囲環境が高いクライアント向けに、プロジェクトの場所におけるさまざまな季節条件にわたるユニット容量と COP を示す複数周囲環境のパフォーマンス分析を提供します。

競争力のある中国原産の価格設定

ヨーロッパのメーカーの水冷スクリュー冷凍ユニットは、エンジニアリングの内容、西側市場での生産量の少なさ、社内のコンデンサー製造コストを反映して、大幅な価格プレミアムが設定されています。 Lynxcool は、社内でコンデンサーを製造し、世界をリードするコンプレッサー ブランドを使用して中国で製造されているため、工場でテストされ、CE マークを取得し、完全に設計された水冷スクリュー ユニットを、欧州で組み立てられた同等の製品より 20 ～ 35% 低い価格で提供できます。 500 ～ 1,500 kW の冷凍能力を必要とする大規模な冷蔵倉庫および食品加工プロジェクトの場合、ヨーロッパからの調達と比較して資本の節約が非常に重要です。当社の中国での生産効率は、コンプレッサーのブランド品質、コンデンサーの製造基準、工場での稼働テストの厳格さ、または PLC システムの機能に妥協することなく、競争力のある価格設定としてお客様に直接提供されます。

認証と規格

•ISO 9001 — 品質管理システム、中国の生産施設

•CE マーキング - 欧州適合 (機械指令 2006/42/EC)

•PED 2014/68/EU — 圧力機器指令。シェルアンドチューブコンデンサー、オイルセパレーター、レシーバー

•EN 378 — 冷凍システムおよびヒートポンプ。安全性と環境要件

•シェルアンドチューブコンデンサー — 1.5×設計圧力での油圧テスト。独立したシェルおよびチューブ側の証明書

•F-ガス規制 (EU) 517/2014 — R448A / R449A 低 GWP 準拠構成が利用可能

•工場での運転テスト - 冷却水を使用した定格条件での全負荷熱性能。ユニットごとのテストレポート

•コンプレッサーメーカーの承認 — Bitzer / Hanbell / Fusheng / Carlyle 工場承認

実績

•中国で生産され、世界中に設置されている2,000台以上の水冷スクリュー冷凍コンプレッサーユニット

•80 kWの商用冷蔵室ユニットから1,200 kWの産業プラント設備までの冷凍能力

●用途：大型冷蔵倉庫、冷凍倉庫、食品加工工場、医薬品製造、化学プロセス冷却

•中東、アラビア半島、南アジア、熱帯アジアにわたる高環境インスタレーション

•中国の生産施設からの納期は98%です。

•標準保証: 試運転から 18 か月、または発送から 24 か月のいずれか早い方。コンプレッサーのメーカー保証パススルー

よくある質問

Q: 空冷ユニットと比較した水冷ユニットの効率上の利点は何ですか?

A: 同等の空冷ユニットに対する水冷スクリューユニットの効率上の利点は、周囲の温度と気候によって異なります。温帯気候 (ピーク乾球温度 35°C、湿球温度 24°C) では、冷却塔は約 +30°C ～ +33°C の凝縮水を供給し、約 +35°C ～ +38°C の凝縮温度を達成します。同じ周囲環境での空冷ユニットは、約 +45 °C ～ +50 °C の凝縮温度を達成します。水冷ユニットの凝縮温度が 10 ～ 12 °C 低いため、コンプレッサーの圧力比が低下し、蒸発温度に応じて COP が 10 ～ 25% 向上します。暑い気候 (ピーク乾球温度 45°C、湿球温度 28°C) では、利点がより顕著になります。水冷ユニットは +35°C の結露を達成しますが、空冷ユニットは +55°C ～ +60°C で結露に苦労するか、高圧でトリップする可能性があります。亜熱帯および熱帯気候の水冷設備では、空冷と比較して年間エネルギーコストが 15 ～ 25% 節約されるのが一般的です。

Q: 必要な冷却水の品質と水処理は何ですか?

A: 凝縮器の冷却水は、スケール、腐食、生物学的増殖を制御するために、清潔で濾過され、処理されている必要があります。 Lynxcool は、銅管コンデンサーに対して次の最低水質を推奨します: pH 7.0 ～ 8.5。総硬度 < 400 mg/l (CaCO₃ として);塩化物 < 200 mg/l;懸濁物質 < 50 mg/l。最小限の水処理プログラムには、pH 調整、スケール防止剤、腐食防止剤、殺生物剤の投与 (通常は塩素や臭素などの酸化性殺生物剤と、スライム制御のための非酸化性殺生物剤) が含まれます。スケールの蓄積を防ぐには、ブローダウン制御 (濃度サイクルを設計限界内に維持する) が不可欠です。攻撃的な水の化学反応 (高塩化物、低 pH、または高い総溶解固形物) の場合は、ステンレス鋼またはチタンのチューブ コンデンサーが指定されています。 Lynxcool は、中国で製造されたすべてのユニットについて、復水器の水質仕様と推奨処理プログラムを提供します。

Q: このユニットは既存の冷却塔で使用できますか? それとも新しい冷却塔を用意する必要がありますか?

A: 既存の冷却塔は、新しい冷凍ユニットによる追加の熱負荷を排除するのに十分な余力があり、凝縮器の水質が仕様を満たしている場合に使用できます。チェックすべき重要なパラメータは次のとおりです。現場設計の湿球温度および凝縮器水温度での冷却塔の能力 (kW 熱除去)。新しい凝縮器で利用可能な冷却塔の水流量。そして凝縮器の水質。 Lynxcool の中国を拠点とするエンジニアリング チームは、アプリケーション エンジニアリング プロセスの一環として、既存の冷却塔と新しいユニットとの互換性を評価し、必要な能力のアップグレードや水処理の改善についてアドバイスします。新しい冷却塔が必要な場合、Lynxcool は完全な冷凍システム パッケージの一部として中国の生産施設から冷却塔を供給します。

Q: コンプレッサーモーターの VFD は推奨されますか?

A: VFD コンプレッサー ドライブは、重要な部分負荷動作を伴うアプリケーション (通常は動作スケジュール全体で冷凍負荷がピークの 30% 以上変化する冷蔵倉庫やプロセス冷却システム) に推奨されます。コンプレッサー速度が 50% の場合、VFD は同じ容量での固定速度動作と比較してモーターシャフト出力を約 50% 削減します (スライドバルブのみで容量は 50% に削減されますが、モーター速度や出力は比例的に低下しません)。 VFD オプションの回収期間は、部分負荷での年間稼働時間数と地域の電気料金によって異なります。 70% 未満の負荷で年間 3,000 時間を超える冷蔵倉庫の場合、通常 2 ～ 4 年。 Lynxcool の中国拠点のエンジニアリング チームは、標準アプリケーション エンジニアリング レポートの一部として、プロジェクトごとに VFD オプションの年間エネルギー節約と投資回収期間を計算しています。

Q: 運転中に冷却水の供給が止まったらどうなりますか?

A: 中国で製造された Lynxcool 水冷スクリューユニットは、フロースイッチまたは凝縮器水入口の差圧モニターによって冷却水供給の中断から保護されています。冷却水の流量が凝縮器の安全な動作に必要な最小値を下回ると、フロースイッチが開き、高凝縮圧力アラームがトリガーされ、設定時間内に回復しない場合はコンプレッサーがトリップします。高圧安全スイッチは最終的なバックアップ保護を提供し、流量保護にもかかわらず凝縮圧力が安全限界まで上昇するとコンプレッサーをトリップさせます。冷却水の流れがトリップした後、故障が認識され、冷却水の流れが回復したことが確認されるまで、コンプレッサーは自動的に再起動しません。重要なアプリケーションの場合、Lynxcool はポンプの故障から保護するために、自動切り替え機能を備えたスタンバイ冷却水ポンプを推奨します。

Q: 設置の複雑さの点で、水冷ユニットと空冷ユニットはどう異なりますか?

A: 水冷ユニットは、空冷ユニットよりも多くの現場インフラストラクチャを必要とします。冷却塔 (屋外)、塔と復水器の間の冷却水配管、冷却水ポンプ、水処理システムなどです。冷凍ユニット自体は設置が簡単です。屋内に設置され、同等の空冷ユニットよりも設置面積が小さく、電源、蒸発器への冷媒配管接続、および冷却水接続のみが必要です。総設​​置コスト (ユニットに冷却塔、配管、ポンプ、水処理を加えたもの) は、通常、同等の空冷式設置より 15 ～ 25% 高くなります。ただし、水冷システムの年間エネルギーコストが低いため、この追加の資本コストは通常​​ 3 ～ 6 年以内に回収でき、屋内設置の利点 (騒音、耐候性、セキュリティ) にはエネルギーコストだけを超えた価値があります。

Q: これらのユニットはどこで製造されており、どのような品質基準が適用されますか?

A: すべての Lynxcool 水冷スクリュー冷凍コンプレッサー ユニットは、中国の ISO 9001 認定生産施設で組み立てられ、テストされています。当社は中国製および中国生産の伝統を誇りに思っています。品質保証には、冷媒回路の圧力試験（設計圧力の1.5倍）、シェルアンドチューブコンデンサーのシェル側とチューブ側の両方の油圧試験、冷媒回路の漏れ試験（電子検出器）、冷却水を接続した定格条件での工場全負荷運転試験、安全装置の機能検証、および電気安全試験が含まれます。 CE マーキングおよび PED 2014/68/EU 文書が標準です。完全な工場テストレポート、CE 適合宣言書、凝縮器油圧テスト証明書、および試運転マニュアルは、中国の生産施設から発送されるすべてのユニットに付属しています。

水冷冷凍ユニットを指定する準備はできていますか?

お客様のプロジェクトのアプリケーションの選択、エネルギー分析、冷却水システムの設計については、当社のエンジニアリング チームにお問い合わせください。

誇りを持って中国製、中国で生産 · ISO 9001 · CE認定 · 工場での稼働テスト済み
