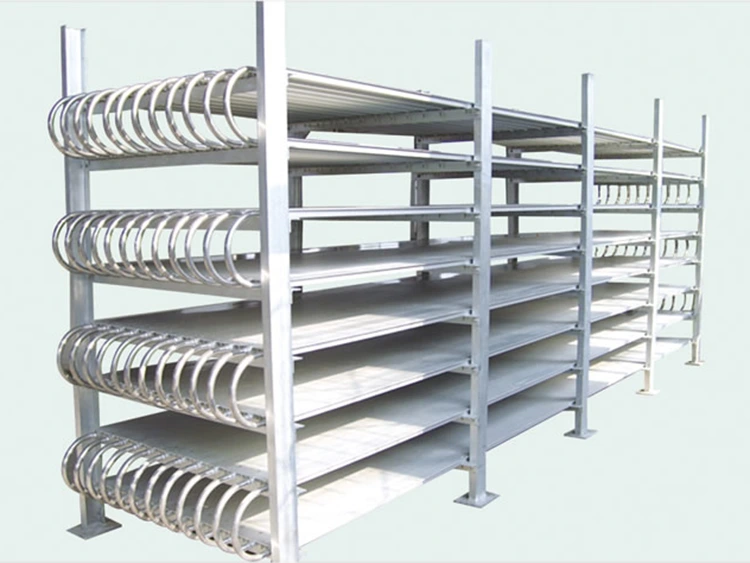

アルミ平板冷凍棚

Lynxcool のアルミニウム平板冷凍棚は、高効率、信頼性、費用対効果を求める産業顧客向けに設計されています。このシステムは、多層の中空ダイキャストアルミニウムプレートを使用しており、冷媒はプレート上を直接循環し、独立した亜鉛メッキまたはステンレス鋼のサポートに取り付けられています。凍結は直接伝導によって行われるため、ファン、強制空気流、可動部品が不要になり、ファンのエネルギー消費、モーターの熱、騒音が回避されます。

当社はこれらの冷凍ラックを世界中の漁船、陸上の水産加工工場、食肉冷蔵倉庫、ブラスト冷凍庫、医薬品冷蔵施設に供給しています。当社のアルミニウム構造は、優れた熱伝導性と軽量耐久性を兼ね備えており、ファンレス設計により湿度を維持し、エネルギーコストを大幅に削減します。各ユニットは食品グレードの材料基準を満たしており、工場で圧力テストが行​​われており、R404A、R507A、R448A、R449A、R22、および R717 (アンモニア) 冷媒と互換性があります。

技術的特徴

1.精密アルミダイカスト板

当社のプレートは AA3003 アルミニウム合金から CNC ダイキャストで作られており、シームレスな平行冷媒チャネルが特徴です。このモノリシック設計により、一般的な障害点が排除され、長期的な信頼性が保証されます。各プレートは平坦性と圧力の完全性について厳密にテストされ、一貫したパフォーマンスが保証されます。

2.直接伝導凍結

より速く冷凍するために直接伝導を使用します。製品の熱は空気抵抗をバイパスし、アルミ板を通って冷媒に直接伝わります。アルミニウムの優れた熱伝導率により、従来のファンコイル システムと比較して 20 ～ 35% のエネルギー節約を達成しながら、ボトムアップでより迅速な冷凍を実現します。

3.カスタム多層ラック構造

お客様の特定のニーズに合わせて設計された当社のラックは 3 ～ 10 段で、プレート サイズ (長さ 1000 ～ 3000 mm) と段間隔 (100 ～ 500 mm) をカスタマイズできます。この垂直設計により冷凍表面積が最大化され、冷蔵保存能力が最適化され、貴重な床面積が節約されます。

4.冷蔵保存熱量

当社のアルミニウム平板冷凍棚は冷エネルギーを貯蔵し、コンプレッサーの起動頻度とピークエネルギー需要を削減します。これによりシステム効率が向上し、特に魚介類や医薬品などの温度に敏感な製品の温度が安定し、機器の寿命が延びます。

5.統合された電気霜取り

各棚には電気霜取りエレメントとステンレス鋼のドリップトレイが装備されています。除霜サイクルは時間センサーまたは霜センサーに基づいてトリガーされ、効率的な融解水​​の除去と最適な熱伝達パフォーマンスの維持を保証します。

6.アンモニアの適合性と食品衛生

当社のユニットはアンモニア (R717) に対応しており、耐久性と安全性を高めるために食品グレードのアルミニウムとステンレス鋼で作られています。これらは国際的な食品衛生基準を満たしており、認証と監査のニーズをサポートする完全な材料コンプライアンス文書が付属しています。

技術的パラメータ

適用範囲

1.漁船の冷凍

Lynxcool のアルミニウム製平板冷凍ラックは漁船用に特別に設計されており、丸ごとの魚、内臓を取り除いた魚、魚の切り身を捕獲後すぐに確実に冷凍できる急速冷凍機能を備えています。直接伝導冷凍と軽量設計を利用し、アンモニア (R717) および HFC 冷媒と互換性があり、船舶の重量管理要件を満たし、過酷な海洋環境に適応します。

2.ブラスト冷凍ユニット

肉、魚、中食に適したブラスト冷凍装置は、製品に直接触れることで冷凍効率を高めます。冷気循環により製品表面を均一に凍結させます。標準サイズとカスタムサイズが用意されており、工業用冷凍のニーズに完全に適合します。

3.中低温冷蔵保管

この製品は従来のパッシブラックに代わるもので、冷凍製品に直接接触し、冷凍効率を向上させます。冷凍ラックの熱質量は、霜取り時やドアの開閉時の温度変動を効果的に緩和し、既存の冷蔵倉庫のアーキテクチャに完全に適合します。

4.医薬品および生物製剤の冷蔵

Lynxcool のアルミニウム製平板冷凍ラックは、トレイに保管されている医薬品、ワクチン、生体サンプルの安定した温度を保証します。凍結プレートと直接接触することで温度変動が防止され、製薬業界の清浄度基準を満たし、標準的な冷蔵保管衛生要件に準拠します。

5.陸上の水産加工業

この製品は、陸上での魚の加工における冷却プラットフォームとして使用され、加工中の魚の急速な冷却を確保し、細菌の増殖を防ぎます。 316L ステンレス鋼フレームとアルミニウム合金プレートを使用しており、強力な耐食性と過酷な海洋加工環境への適応性を備えています。

Lynxcool と提携する理由

Lynxcool は、中国で 20 年以上にわたりアルミニウム平板冷凍棚の設計と製造を行っており、アジア太平洋、中東、その他の地域の漁船装備業者、冷蔵倉庫の請負業者、食品加工工場のエンジニア、製薬施設の設計者に製品を供給しています。当社のアルミニウム プレート生産ラインは、CNC 制御のダイカスト装置と専用の圧力テスト ステーションを使用して、中国で生産されるすべてのユニットで一貫したプレートの品質と冷媒の完全性を保証します。お客様がアルミニウム平板冷凍棚パートナーとして Lynxcool を選ぶ主な理由は以下のとおりです。

認証と規格

•ISO 9001 — 品質管理システム、中国の生産施設

•工場圧縮空気圧力テスト — 1.5×設計圧力でプレートあたり100%。発行された証明書

•食品衛生グレードのアルミニウム合金 - ユニットごとの材料適合宣言

•GB/T 15912 — アルミニウムおよびアルミニウム合金フィン付きチューブの中国国家規格 (チャネル形状に適用)

•GB 50072 — 中国の冷蔵倉庫の設計規定と互換性あり

•ヨーロッパ市場への輸出に利用可能なCE / PED準拠の構成

•アンモニア (R717) 定格構成が利用可能 — 全アルミニウム回路。銅または銅合金は使用していません

•海洋定格構成 — 耐振動接続。腐食から保護されたラックフレーム

よくある質問

Q: アルミニウム平板冷凍棚はアルミニウムパイプコイル蒸発器とどう違うのですか?

A: どちらもアルミニウム製のファンレス自然対流式エバポレーターですが、動作が異なります。パイプコイルはフィンチャネルを介した自然空気対流を利用して室内空気を冷却するため、周囲冷却に最適です。しかし、平板棚は製品から冷媒への直接の熱伝導に依存するため、平底の商品など製品が板に直接接触する場合に優れた効率を発揮します。

Q：アルミ平板冷凍棚に最適な製品は何ですか？

A: 理想的な製品には、丸ごと、内臓を取り除いた、切り身の魚などの平らな底の商品、箱入りまたはトレイに詰められた食品、および平らな容器に入った小分けされた商品が含まれます。ミートボールやバラバラの野菜など、不規則な形状の製品には、パイプ コイルまたはファンコイル エバポレーターの利点がより多く当てられます。

Q：アルミ平板棚はアンモニア（R717）にも使用できますか？

A: はい、銅とは異なり、アルミニウムはアンモニアと互換性があります。 Lynxcool は、HFC ユニットと同じ基準で圧力テストされた、アンモニア対応コンポーネントを備えたアンモニア定格アルミニウム プレートを提供します。

Q: プレートの解凍方法と解凍の頻度はどれくらいですか?

A: 電気霜取りは標準であり、発熱体を使用してプレートの温度を 0°C 以上に上げます。霜取りの頻度は通常、1 日に 1 回または 2 回ですが、アプリケーションのニーズに応じて調整できます。溶けた水はトレイに排出され、排出されます。

Q: 利用可能なラックの寸法は何ですか?また、カスタム サイズも作成できますか?

A: 標準のアルミニウム平板冷凍棚は、長さ 1000 mm ～ 3000 mm、幅 500 mm ～ 1500 mm、高さ 1500 mm ～ 1500 mm です。冷蔵倉庫または製品の寸法に基づいたカスタム構成を提供し、寸法図と冷媒図を提供します。
