半密閉型単段往復冷凍圧縮機ユニット

各半密閉単段往復冷凍圧縮機ユニットは中国で製造されており、最高の国際品質基準を満たしています。コンプレッサー、高効率オイルセパレーター、レシーバー兼ドライヤー、フィルタードライヤー、ソレノイドバルブ、安全制御、および完全な PLC コントロールパネルを、工場で組み立てられ動作テスト済みのスキッドマウントベースに統合します。この設計により、現場での組み立てエラーが回避され、現場での試運転時間が大幅に短縮されます。

半密閉構造により、モーターが冷媒回路内に密閉され、オープンタイプの往復コンプレッサーで最も一般的な冷媒漏れの原因であるシャフトシールが排除されます。その結果、よりクリーンで長持ちするシステムが実現し、運用期間中必要なサービス介入が少なくなります。すべてのコンプレッサーモーターは吸入ガスによって直接冷却されるため、外部冷却ファンの必要性がなくなり、補助電力消費が削減されます。

Lynxcool のレシプロ コンプレッサー ユニットは中国で製造され、40 か国以上に輸出されており、その耐久性、メンテナンスの容易さ、競争力のある総所有コストで知られています。標準冷媒：R134a、R404A、R507A、R22（旧モデルから変更）、R448A、R449A。

主要な機能

•半密閉型モーター - シャフトシールのない設計。モーターは吸引ガスによって冷却されます。オープンタイプのレシプロコンプレッサーと比較して、冷媒漏れ率が大幅に低くなります。

•一段圧縮 — シンプルで堅牢なピストンシリンダー機構。数十年にわたるフィールドサービスを通じて、継続的な運用における信頼性が証明されています。

•広い動作範囲 - +10 °C ～ -40 °C の蒸発温度。結露温度は最大 +55 °C。中温および低温の用途に適しています。

•シリンダーアンローダー容量制御 - ソレノイド制御シリンダーアンローダーにより、25%、50%、75%、および 100% の容量ステップ。起動電流を削減し、負荷の変化に適応します。

•工場スキッドパッケージ - コンプレッサー、オイルセパレーター、レシーバー、フィルタードライヤー、制御装置、および計装は、中国の生産施設から出荷される前に単一ユニットとして工場で取り付けられ、動作テストが行​​われます。

•幅広い冷媒互換性 - HFC、HFO ブレンド、従来の HCFC 冷媒をサポートします。さまざまな冷媒料金に合わせて現場で構成可能。

技術的パラメータ

各半密閉単段往復冷凍コンプレッサー ユニットは中国で製造および運転テストされており、工場テスト レポート、CE 適合宣言書、および GB/T 準拠証明書が標準文書として出荷ごとに提供されます。

適用範囲

スーパーマーケットおよび食品小売 |  −5℃〜−25℃

リモート凝縮ユニット、マルチデッキ陳列ケース、ウォークイン冷却装置および冷凍装置システム。 Lynxcool によって中国で製造されたユニットは、設置面積がコンパクトで騒音レベルが低いため、小売環境内または小売環境に隣接した設置に適しています。シリンダーのアンロードにより、オフピーク時のエネルギー消費が削減されます。

冷蔵倉庫と倉庫 |  −18℃〜−35℃

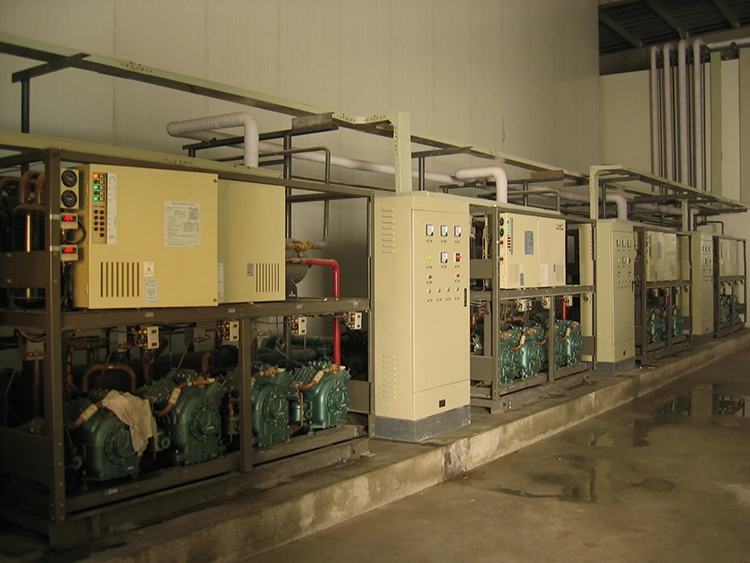

冷凍食品、乳製品、生鮮品を扱う中型および大型の冷蔵倉庫。中国製の Lynxcool レシプロユニットは、24 時間 365 日連続稼働できるように設計されています。複数のユニットを並列ラック構成に設置して、内蔵の冗長性により必要な合計容量を実現できます。

フードサービスとホスピタリティ |  0℃～−20℃

ホテル、レストラン、ケータリング施設向けのウォークインクーラー、ブラストチラー、製氷機、集中キッチン冷凍装置。半密閉設計により、居住中の建物内での冷媒の漏洩が最小限に抑えられ、F-ガス規制および ASHRAE 15 の安全要件への準拠がサポートされます。

軽工業用プロセス冷却 |  −10℃〜−40℃

プラスチック射出成形、印刷、レーザー切断、電気めっき浴の温度制御などの工業プロセスの冷却。これらのユニットは国際品質基準に基づいて中国で生産されており、要求の厳しい連続使用の産業環境向けに構築されています。

輸送および冷凍車両 |  −18℃〜−25℃

コンパクトなサイズ、耐振動性、広い周囲温度範囲にわたる信頼性の高い起動が求められる冷凍トラック、トレーラー、輸送コンテナ用のスタンドアロン型凝縮ユニット。ユニットは、ディーゼル エンジン駆動または陸上電力での動作に適した構成で入手できます。

主要な技術的特徴

01 — 半密閉モーターエンクロージャ

コンプレッサーモーターは冷媒回路内に組み込まれており、戻ってくる吸入ガスによって直接冷却されます。この設計により、開放型往復コンプレッサーによく見られるメカニカル シャフト シールが不要になります。半密閉単段往復冷凍コンプレッサー ユニットは、耐用年数全体にわたってシャフト シール関連の平均漏れ率がほぼゼロであるため、エンド ユーザーの F-ガス準拠コストを削減し、冷媒補充の頻度を減らすことができます。

02 — 多気筒レシプロ機構

ピストンとシリンダーの往復機構は、現存するコンプレッサー技術の中で最も機械的に証明されている技術の 1 つであり、数十年にわたる数百万の運転時間にわたる現場データが蓄積されています。 2 シリンダー、4 シリンダー、6 シリンダー、および 8 シリンダー構成があり、往復設計はスクリュー コンプレッサーよりも液体のスラッギングに強く、冷媒の逆流のリスクがあるシステムでもより寛容です。すべてのコンプレッサーの内部構造は、厳しい寸法公差に従って中国で製造および組み立てされ、工場出荷前に GB/T 19409 に基づいて検査されます。

03 — シリンダーアンロード容量制御

ソレノイド作動のシリンダーアンローダーにより、容量を定格出力の 25%、50%、75%、100% の間で段階的に変化させることができます。また、アンロードによりモーターの起動電流が減少するため、多くの構成でソフトスターターを使用せずに直接オンラインでの起動が可能になり、電気設備のコストが削減されます。 PLC は吸引圧力に基づいてアンロードシーケンスを自動的に管理し、負荷範囲全体で安定した蒸発温度を維持します。この機能は、創業以来、Lynxcool が中国で生産するすべてのユニットに標準装備されています。

04 — クランクケースヒーターと液体逆流保護

工場で取り付けられたクランクケースヒーターは、オフサイクル中のオイルへの冷媒の移行を防ぎ、始動時の潤滑に適切なオイル粘度を確保します。 PLC は、長時間のシャットダウン後にコンプレッサーの始動を許可する前に、最小クランクケース加熱時間を強制します。低温構成に標準装備されているサクションアキュムレータと組み合わせることで、これらの対策により、レシプロコンプレッサーの致命的な故障の最も一般的な原因である液体スラッギングからコンプレッサーを保護します。

05 — 差圧監視による強制給油

内接歯車式オイルポンプは、クランクシャフトが回転し始めた瞬間から加圧されたオイルを軸受面全体に送り出します。油圧差動スイッチは安全回路に配線されています。始動後 90 秒以内に油圧が上昇しない場合、または動作中に油圧が設定値を下回った場合、コンプレッサーが直ちに停止し、警報が発せられます。この保護は、Lynxcool によって中国で製造されたすべてのユニットに標準装備されており、オペレーターが回避することはできません。

06 — 工場でのスキッドの組み立てと出荷前の実行テスト

すべてのコンポーネントは工場でエポキシでコーティングされた構造用鋼ベース フレームに取り付けられ、銅または鋼で完全に配管され、中国の生産施設で端子台に配線されます。出荷前に、各ユニットは完全な運転テストを受けます。圧力漏れチェック、電気絶縁テスト、安全インターロック検証、および吸入圧力、吐出圧力、油圧、モーター電流を記録した定格条件での最低 4 時間の動作運転です。テスト証明書は、中国から出荷されるすべてのユニットに対して発行されます。

Lynxcool と提携する理由

実証済みの製造遺産

Lynxcool は 20 年以上にわたり、中国で冷凍装置の設計と製造を行っています。当社の半密閉レシプロユニットは当社の最も成熟した製品ラインの一つであり、中国で生産された2,000台以上のユニットをアジア太平洋、中東、ヨーロッパ、アメリカ大陸の顧客に納入してきた継続的な生産履歴があります。この大量の現場での経験は、私たちが行うあらゆる設計の改良に役立ちます。

専用のアプリケーションエンジニアリング

中国に拠点を置く当社のエンジニアリングチームは、熱負荷のレビュー、コンプレッサーの選択、冷媒の選択、電気設計、制御戦略の定義など、仕様プロセス全体を通じてお客様をサポ​​ートします。当社は、有料の追加サービスとしてではなく、標準の注文プロセスの一部として、選択レポート、機器スケジュール、および P&ID 図面を作成します。

ISO 9001 の製造と 100% 工場でのテスト

当社の中国生産施設は ISO 9001 品質管理の下で運営されています。 Lynxcool によって中国で製造されたすべてのレシプロ コンプレッサー ユニットは、発送前に工場での 100% 受け入れテストの対象となります。合格したテスト記録を持たずに施設を離れるユニットはありません。この取り組みにより、試運転遅延の最も一般的な原因である現場で発見された機器の欠陥が排除されます。

グローバルに保守可能なコンポーネント

コア コンプレッサーは、世界的なサービス ネットワークとスペアパーツの入手可能なブランドである Bitzer、Embraco、または Dorin から調達されています。すべての電気コンポーネントは Siemens、Schneider、または Delta 製です。 Danfoss または Emerson の計装。これらのコンポーネントは世界中で生産および在庫されているため、どの市場の顧客でも、唯一のサプライ チェーンとして Lynxcool に依存することなく、スペアパーツを現地で調達できます。これは、独自のコンポーネント設計に比べて大きな利点です。

国際品質を備えた中国原産の競争力のある価格設定

Lynxcool は中国で製造されるため、国際的に認定されたアプリケーション設計の冷凍装置を、ヨーロッパで製造された同等の代替品よりも通常 20 ～ 35% 安い価格で提供できます。当社はブランドプレミアムのみではなく、提供される合計価値で競争しているため、中国での生産コストはマージンとして吸収されず、直接顧客に還元されます。

認証とコンプライアンス

•ISO 9001 — 品質管理システム、中国の生産施設

•CE マーキング - 欧州適合 (機械指令および PED 2014/68/EU)

•ASHRAE 15 — 冷凍システムの安全規格

•GB/T 19409 — 冷凍コンプレッサーに関する中国国家規格

•F-ガス規制準拠 — EU 517/2014 および後継規制をサポート

•UL / ETL オプション — 北米市場の要​​件に対応可能

実績

•2,000台以上の半密閉レシプロユニットが中国で生産され、世界中に設置されています

•6大陸40カ国以上に輸出

•中国の生産施設からの納期は98%です。

•業務用冷凍業務で50,000運転時間を超える平均MTBF

•主要な世界市場に対して48時間のスペアパーツ対応

・最長5年間の延長保証が可能

よくある質問

Q: 私の用途にスクリューコンプレッサーではなくレシプロコンプレッサーを選択する理由は何ですか?

A: レシプロ コンプレッサーは、スクリュー コンプレッサーが大きすぎて非効率である中小規模の容量に優れています。ねじよりも時折起こる液体の逆流に耐えられるため、完璧とは言えないシステム設計でもより寛容になります。また、専門の工具や専用のオイルを必要とせず、現場での保守も簡単かつ安価です。容量が 150 kW 未満で蒸発温度が -35 °C を超える場合、通常、レシプロ コンプレッサーが最初のコスト、信頼性、保守性の最良の組み合わせを提供します。

Q: 半密閉単段往復冷凍コンプレッサーユニットは現場で巻き戻したり修理したりできますか?

A: はい。半密閉コンプレッサーのボルトで固定されたエンドカバーにより、モーターの巻線とベアリングに現場からアクセスできます。モーターの巻き戻し、ベアリングの交換、バルブプレートの整備、コネクティングロッドの交換はすべて、ユニットを工場に返却することなく、訓練を受けた冷凍技術者によって実行できます。これは、モーターが故障した場合に完全なアセンブリとして交換する必要がある完全密閉型コンプレッサーに比べて、大きな利点です。

Q: このユニットはどのような冷媒を使用できますか? R22 はサポートされていますか?

A: 標準構成では、R134a、R404A、R507A、R448A、および R449A がサポートされています。 R22 レガシー構成は、既存のシステム インフラストラクチャを維持する必要がある改修プロジェクトに特に利用できます。コンプレッサーの内部構造、バルブ材質、オイルの種類を当社中国工場にて指定冷媒に合わせて出荷いたします。試運転後に冷媒を切り替えるには、エンジニアリングレビューが必要です。冷媒を変更する前に、当社のチームにご連絡ください。

Q: シリンダーのアンロードはどのように行われ、エネルギーは節約されますか?

A: シリンダー アンローダーは、圧縮ストローク中に選択したシリンダーの吸入バルブを開いた状態に保持し、それらのシリンダーの作業を妨げるソレノイド作動の装置です。たとえば、50% の無負荷状態では、半分のシリンダが停止し、コンプレッサーは定格容量の約半分を供給しながら、全負荷電力の約 55 ～ 60% を消費します。これは、部分負荷条件下では意味のあるエネルギー節約となります。 PLC はアンロードシーケンスを自動的に管理し、吸引圧力に基づいて容量ステップを切り替えます。

Q: これらのユニットはどこで製造されており、どのような品質保証が実施されていますか?

A: この製品ラインのすべてのユニットは、中国の ISO 9001 認定の Lynxcool 生産施設で設計および製造されています。当社は中国製の伝統を誇りに思っており、それを厳格な品質保証で裏付けています。つまり、受入れ部品検査、工程内組立検査、100%工場での稼働テスト、および中国で生産されたすべてのユニットに同梱されるテスト証明書、CE適合宣言、GB/T準拠記録を含む完全な文書です。

Q: 予想される耐用年数はどれくらいですか?また、ユニットにはどのようなメンテナンスが必要ですか?

A: 通常の商用冷凍義務の下では、Lynxcool によって中国で製造された半密閉レシプロ コンプレッサー ユニットの予想耐用年数は、適切なメンテナンスを行った場合に 15 ～ 25 年です。推奨メンテナンス間隔: オイルとフィルターの交換は 10,000 運転時間ごと、バルブ プレートの検査は 20,000 時間ごと、モーター巻線の絶縁テストは年に 1 回です。使用条件に応じて 40,000 ～ 50,000 時間でフルオーバーホール。当社のサービス文書には、詳細なメンテナンスのスケジュールと手順が記載されています。

Q：注文から発送までの納期はどれくらいですか？

A: 中国の生産施設からの標準構成: 注文確認から工場発送まで 6 ～ 10 週間かかります。カスタム構成または非標準の電圧/冷媒オプション: 10 ～ 14 週間。スキッドマウントユニットの現場での設置には 1 ～ 2 日かかります。冷媒の充填、PLC 検証、安全性チェック、オペレーターのトレーニングを含む試運転には、Lynxcool エンジニアが常駐する標準構成の場合に 1 日かかります。

システムを指定する準備はできましたか?

お客様の動作条件に基づいたカスタム提案については、弊社のエンジニアリング チームにお問い合わせください。

誇りを持って中国で製造され、中国で生産されています・ISO 9001・CE認定済み
