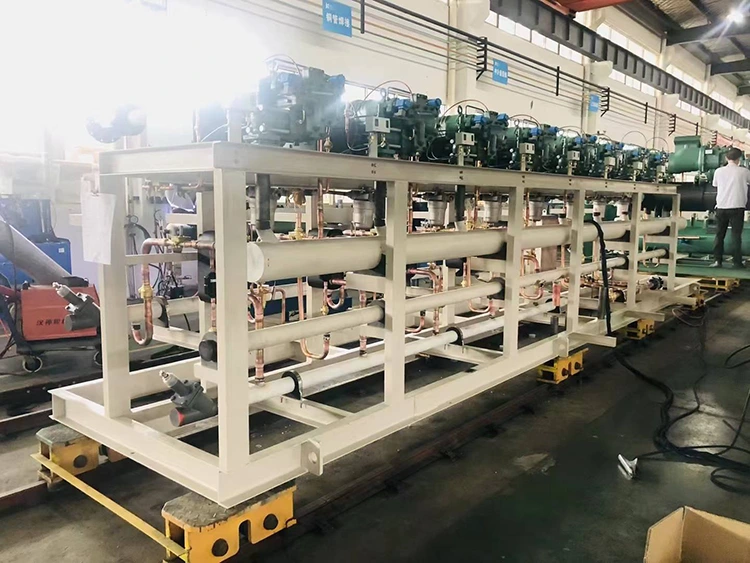

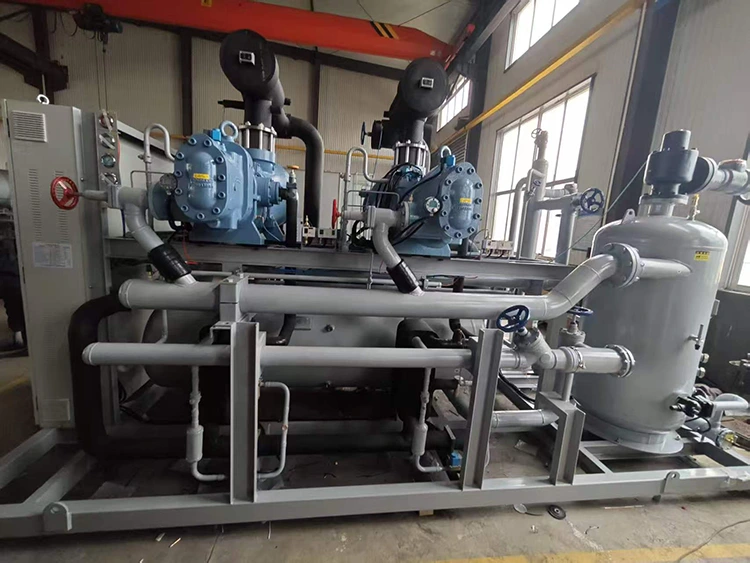

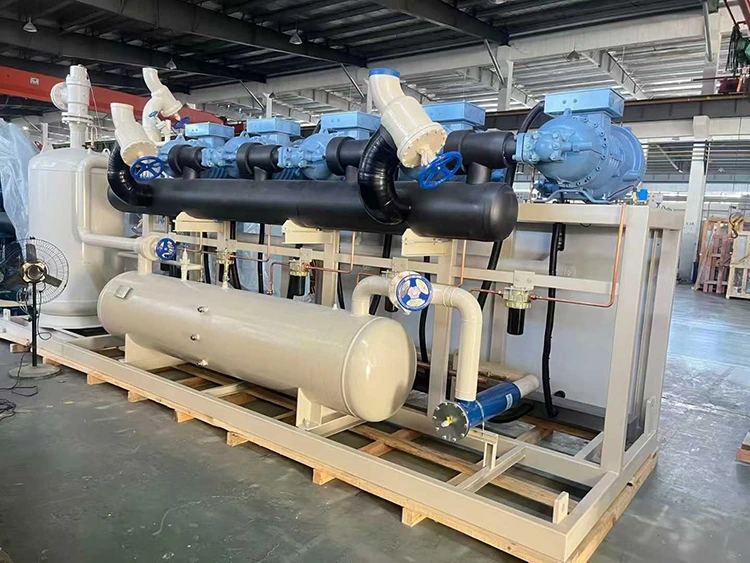

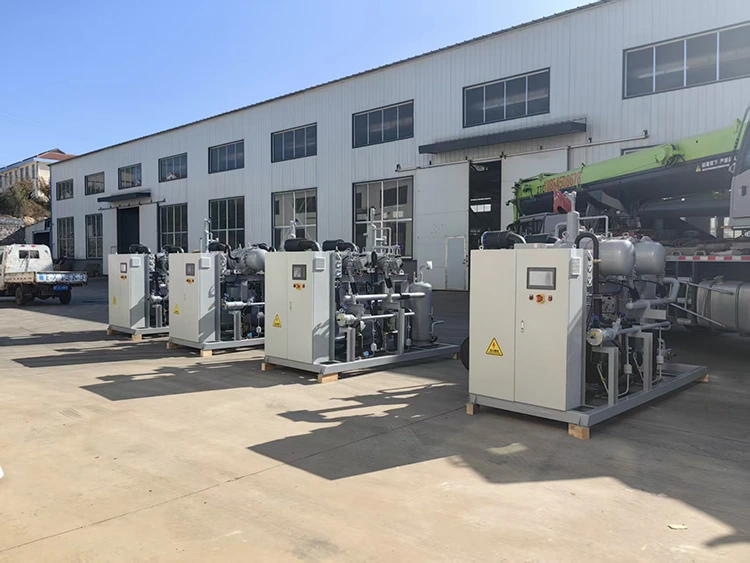

半密閉型二段往復冷凍圧縮機ユニット

最新の冷凍および空調システムの進化する需要を満たすように設計された半密閉 2 段往復冷凍コンプレッサー ユニットは、R290 (プロパン) やその他の環境に優しい代替品を含む環境に配慮した冷媒の使用をサポートし、世界的な環境規制および高 GWP 冷媒の継続的な段階的削減に合わせた将来対応のソリューションとして位置づけています。最先端の商業施設の正確な冷却要件に対応する場合でも、大規模なコールド チェーン運用の堅牢な産業需要に対応する場合でも、SP シリーズは、今日のアプリケーションが求める信頼性、効率性、および運用の柔軟性を提供します。

利用可能な構成

応用

SP シリーズ半密閉 2 段往復冷凍コンプレッサー ユニットは、商業および産業部門にわたる幅広い冷凍および空調アプリケーションに対応できるように設計されています。

● 業務用冷凍庫: スーパーマーケット、コンビニエンス ストア、食品小売店の陳列ケース、ウォークイン クーラーおよび冷凍庫

●産業用冷凍：食品加工工場、冷蔵倉庫、急速冷凍施設

● 空調システム: 業務用 HVAC、屋上パッケージ ユニット、データ センターおよびクリーン ルーム用の精密冷却

● 食品および飲料業界: ビール醸造所、乳製品加工、飲料の冷却、生鮮品の保存

● 医薬品およびヘルスケア: 医薬品、ワクチン、生物材料の温度管理された保管庫

● ホスピタリティと小売: ホテル、レストラン、ケータリング施設、ショッピング センター

● 輸送冷蔵：冷蔵輸送および物流冷却インフラ

● 環境およびグリーン ビルディング プロジェクト: LEED 認証を受けた低炭素ビル向けのエネルギー効率の高い冷却ソリューション

この製品の技術的特徴は何ですか?

① 高い使用圧力 — 最大 28 bar

SP シリーズは、最大 28 bar の最大使用圧力に対応できるように設計されており、要求の厳しい冷凍システムに必要な強度と信頼性を備えています。さまざまな冷媒を使用する場合でも、中低温​​環境で動作する場合でも、当社のコンプレッサーは安定した効率的な性能を維持します。

この高圧機能は耐久性を向上させるだけでなく、システム設計の自由度を高め、安全性や構造的完全性を犠牲にすることなく複雑なアプリケーション要件を満たすのに役立ちます。

②高集積化によるコンパクト設計

当社の半密閉 2 段往復冷凍コンプレッサー ユニットの重要な特長の 1 つは、その統合されたアーキテクチャです。コンプレッサー本体にフィルター、サービス遮断弁、温度センサーを直接一体化しているため、別途外付け部品が不要となり、システム全体の配管レイアウトが簡素化されます。この高度な統合にもかかわらず、SP シリーズ コンプレッサーは非常にコンパクトな全体サイズを維持しているため、スペースに制約のある機器室への設置が容易になり、システムの設置時間とコストが削減されます。

③ RefComp 設計のカウンターウェイト付きクランクシャフト

SP シリーズは、RefComp によって開発された独自のクランクシャフト設計を特徴とし、圧縮中に発生する往復力を動的に相殺するために精密にバランスのとれたカウンターウェイトを使用して設計されています。この慎重な動的バランスにより、最小限の振動で非常にスムーズな動作が実現し、接続された配管や構造サポートへの機械的ストレスが軽減され、ベアリングとシールの寿命が延長され、より静かな動作環境に貢献します。

④ 高効率、高強度、低振動、低騒音

高い容積効率と等エントロピー効率の最適な組み合わせを提供するように設計されており、消費電力単位当たりの最大冷凍能力を確保します。コンプレッサーアセンブリ全体に高強度材料を使用することで、周期的な圧力負荷下でも構造の堅牢性が確保され、慎重に最適化されたバルブ形状とガス通路の設計により、圧力脈動、ガス流ノイズ、機械振動が最小限に抑えられ、その結果、騒音に敏感な設置に適した、より静かでスムーズな動作のコンプレッサーが実現します。

⑤ 柔軟な容量変調

この製品は、さまざまな負荷需要に合わせて柔軟な容量の選択と調整をサポートします。オペレーターは、公称システム負荷に合わせて適切なシリンダー数構成を選択し、容量調整オプションを通じて冷却出力をさらに微調整できます。この柔軟性により、冷凍能力を実際の需要に正確に適合させることができ、効率の低下で動作する大型のコンプレッサーに伴うエネルギーの無駄を回避し、変動する冷却負荷のあるアプリケーションで優れた部分負荷パフォーマンスを実現します。

⑥ 統合モーター保護モジュール

各半密閉 2 段往復冷凍コンプレッサー ユニットには、重要な電気的および熱的パラメーターを継続的に監視する専用のモーター保護モジュールが装備されています。このモジュールは、過電流、過熱、欠相、位相反転、およびモーター巻線を損傷したりコンプレッサーの耐用年数を短縮する可能性のあるその他の障害状態に対する保護を提供します。この内蔵の安全装置により、予期せぬダウンタイムのリスクが最小限に抑えられ、外部保護リレー装置の必要性が減り、電気制御パネルの設計が簡素化されます。

⑦ 内圧リリーフバルブ — 高圧側/低圧側均等化

この製品の特徴は、圧縮機の高圧側と低圧側を接続する内部均圧弁を内蔵していることです。このバルブは自動的に作動して内部圧力が安全限界を超えないようにし、コンプレッサー本体、バルブプレート、ピストンを過圧による損傷から保護します。この機能は、長期間のシャットダウン期間後の起動時や、負荷が急激に変動するシステムにおいて特に価値があり、外部の安全装置を必要とせずに追加の保護層を提供します。

⑧ 革新的な吸引ガスモーター冷却設計

SP シリーズは、冷媒ガスを吸入遮断バルブから直接モータハウジングを通って圧縮シリンダーに流入させる特別に設計された構造レイアウトを採用しています。この設計は、低温の低圧吸引ガスを利用してモーター巻線を継続的に冷却するため、持続的な高負荷運転時の過熱を防ぎ、追加の外部モーター冷却システムの必要性を排除します。この吸引ガス冷却モーター構成により、モーターの信頼性が向上し、巻線の絶縁寿命が延長され、コンプレッサーの全体的なエネルギー効率に貢献します。

冷媒の適合性と環境への責任

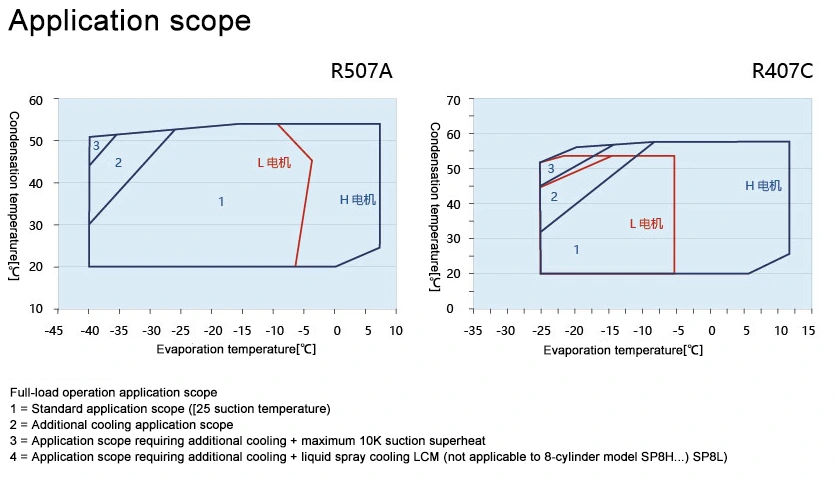

SP シリーズは、中核となるエンジニアリング目標として、将来を見据えた冷媒互換性を念頭に設計されています。従来の HFC 冷媒に加え、SP シリーズは、地球温暖化係数が超低く (GWP = 3)、オゾン層破壊係数がゼロ (ODP = 0) の天然炭化水素冷媒である R290 (プロパン) での動作を完全にサポートしています。このため、SP シリーズは、F ガス規制、モントリオール議定書のキガリ修正条項、および低 GWP 冷媒への移行を推進するその他の国際環境基準への準拠を求めるメーカーやシステム インテグレータにとって理想的なプラットフォームとなっています。

主要な技術仕様

SPシリーズを選ぶ理由

· 実証済みの信頼性: 実際の商業および産業環境での数万時間の動作にわたって一貫したパフォーマンスを提供するように設計および検証されています。

· 環境リーダーシップ: R290 およびその他の低 GWP 冷媒のネイティブ サポートにより、現在および将来にわたる規制遵守が保証されます。

· 設置の簡素化: 統合されたコンパクトな設計により、現場での組み立て時間が短縮され、現場での配管が最小限に抑えられ、全体的な設置コストが削減されます。

· 運用の柔軟性: 3 ～ 70 HP の 34 モデルを備えた半密閉 2 段往復冷凍コンプレッサー ユニットは、ほぼすべての商業用および産業用冷凍要件に適切なコンプレッサーを提供します。

· エネルギー効率: 高度なクランクシャフト設計、最適化されたバルブ形状、吸入ガスモーター冷却の組み合わせにより、全動作範囲にわたって業界をリードする効率を実現します。

· メンテナンスの削減: 高品質の素材、バランスのとれた回転コンポーネント、統合された保護システムが連携して、摩耗を最小限に抑え、故障率を減らし、サービス間隔を延長します。
