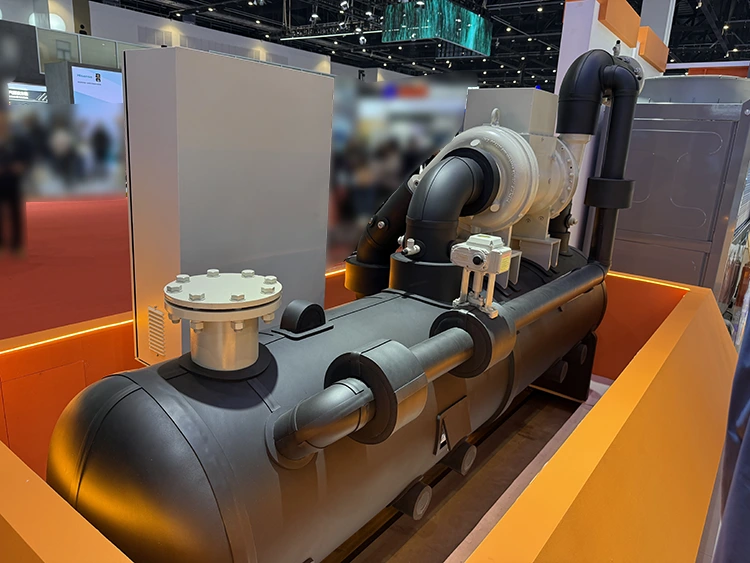

エアベアリングターボ冷凍機

Air-Bearing Centrifugal Chiller は、空気力学的に最適化された遠心インペラと高周波インバータ ドライブを備えており、全負荷時に 6.0 ～ 7.5 の CEL (総合エネルギー効率比) を達成し、IPLV/NPLV 値は通常 9.0 を超えます。これは、同等の冷却能力を実現するレシプロ、スクロール、またはスクリュー コンプレッサ技術では達成できない性能です。

このユニットの連続容量は 200 RT (700 kW) から 2,000 RT (7,032 kW) の範囲にあり、地域冷却プラント、大規模な商用 HVAC システム、産業プロセス冷却、データセンター インフラストラクチャ、製薬クリーンルーム アプリケーションに対応します。

技術的パラメータ

適用範囲

プライマリーマーケット

•地域冷却プラントおよび地方自治体の冷水ネットワーク (ユニットあたり 400 ～ 2,000 RT)

•大規模な商業用空調設備: ショッピングモール、空港、コンベンションセンター、グレードAのオフィスタワー

•高い稼働時間とオイルフリーの空気品質を必要とするデータセンターおよびサーバールームの冷却インフラストラクチャ

•油汚染が許容できない製薬、バイオテクノロジー、およびクリーンルームプロセスの冷却

•産業プロセス冷却: 精密機械加工、食品および飲料、化学、プラスチック産業

•LEEDまたは同等のグリーンビルディング認証を対象とするホテル、病院、大学キャンパス

用途別冷媒選択

•HFO-1234ze(E) — GWP < 1; EU F-Gas および中国 GB 冷媒規制準拠の新規プロジェクトに優先

•HFC-134a — 現場での信頼性が実証されており、古いターボ冷凍機を置き換える改修プロジェクトに適しています。

主要な技術的特徴

1.アクティブ エア ベアリング テクノロジー – ゼロ オイル、ゼロ フリクション

エアベアリングターボ冷凍機は、コンプレッサー自体の圧縮空気を利用してシャフトサスペンションを実現するため、希土類磁石、電磁コイル、または専用のベアリング制御電源が不要になります。エアウェッジは回転速度に応じて自動的に安定し、固有のシステム安定性、シンプルな制御アーキテクチャ、事実上ゼロ故障モードを保証します。

2.デュアルループのエネルギー効率の最適化

このシステムは、コンプレッサーの可変周波数速度 (10% ～ 100%) と入口ガイド ベーン角度を同時に調整して、年間を通じて部分負荷条件下で最適な出力動作を実現し、サージやバイパスのリスクがなく、高い IPLV/NPLV 値と低負荷下でも安定した動作を保証します。

3.オイルフリー冷凍回路

潤滑油が不要なため、熱交換器内の油膜の蓄積による効率の低下がありません。全体的な熱交換性能は工場基準を維持しており、オイルセパレーター、オイルポンプ、またはオイルリターンシステムのメンテナンスは必要ありません。

4.高効率シェルアンドチューブ熱交換器

蒸発器と凝縮器は強化銅管を使用しており、水側には耐食性チタンインサートが、冷媒側には最適化されたマイクロフィンが取り付けられており、核形成沸騰と膜の凝縮係数が向上しています。チューブバンドルメンテナンスパネルは現場での機械洗浄をサポートし、冷媒回収の必要性を排除します。

5.PLCインテリジェント制御

動作パラメータを毎秒記録し、12 か月分の傾向データを内蔵ストレージに保存します。予兆診断により、ベアリングのエアギャップ、インペラのスケール、熱交換器のスケールなどの異常を事前に検出できます。 Modbus TCP/BACnet IP 経由で BMS/DCIM に接続し、オプションのクラウド ゲートウェイによりリモート監視とプロアクティブなサービスが可能になります。

6.ほぼ無音、低振動

エアベアリングと可変周波数制御により、摩擦と電源周波数の脈動が排除されます。全負荷時の 1 メートルでの騒音レベルは 80 dB(A) 以下で、建物の構造から振動がほぼ完全になくなるため、バネ式防振ベースが不要になります。

Lynxcool と提携する理由

エアベアリング vs. 磁気ベアリング vs. オイル潤滑 — 正直な比較

エアベアリングターボ冷凍機は、電磁浮上によりオイルフリー運転を実現します。これらはエア ベアリング設計と多くの効率上の利点を共有していますが、ベアリング コントローラーの複雑さ、希土類磁石のサプライ チェーンのリスク、および電力品質の乱れに対する感度が高くなります。エアベアリング設計には、永久磁石、ベアリング電源がなく、磁石の減磁リスクがありません。これは、特に高周囲または高振動の産業環境に関連します。

オイル潤滑式ターボ冷凍機は、初期コストは低くなりますが、オイル交換、オイルセパレーターのメンテナンス、年間を通じたオイルヒーターのエネルギー消費、オイル汚染による進行性の熱伝達劣化など、継続的なコストがかかります。ライフサイクル総所有コスト (TCO) 分析では、エアベアリングまたは磁気ベアリングチラーは、中国の商用電力料金で石油潤滑式の同等品と比較して 3 ～ 5 年以内に投資回収できることが一貫して示されています。

リンククールの利点

•単一製品プラットフォームから全容量範囲 200 ～ 2,000 RT — マルチユニット プラント向けのエンジニアリング インターフェースが少なくなります

•在庫からの二重冷媒設計 (HFO-1234ze または HFC-134a) — 低 GWP プロジェクトでも特注の遅延なし

•AHRI 550/590に準拠した工場での性能テスト（校正済みの機器と目撃されたFATが利用可能）

•LynxMind™ BMS / DCIM 統合は事前設定済み - オンサイトでの試運転を数日ではなく数時間に短縮します

•中電圧 (10 kV) 入力オプションにより、大規模な地域冷房プラントの降圧変圧器が不要になります

•中国製の価格優位性: 同等の認定性能レベルにおいて同等のヨーロッパまたは北米のブランドより 20 ～ 35 % 低い

•中国、東南アジア、中東に800台以上のエアベアリングターボ冷凍機を設置

よくある質問

Q: エアベアリング技術と磁気ベアリング技術の違いは何ですか?

A: どちらもオイルフリー、フリクションレスのコンプレッサー動作を実現しています。磁気ベアリングは、電磁コイルと希土類磁石を使用してシャフトを浮上させるため、専用のベアリング コントローラー電源が必要であり、電源障害に敏感です。エアベアリングでは、コンプレッサー自体によって生成される加圧空気膜を使用します。磁石、コイル、別個の電源は使用されません。その結果、電力品質イベントの影響を受けにくく、よりシンプルで堅牢なアーキテクチャが実現します。

Q: エアベアリングターボ冷凍機は部分負荷時にどのように動作しますか?

A: LynxMind™ デュアルループ VFD + IGV 制御は、最小電力点を継続的に追跡します。 50 % 負荷では、COP は通常、全負荷値を 20 ～ 40 % 超えますが、ユニットはサージ保護バイパスなしで 10 % まで安定した動作を維持します。公表されている 9.0 以上の IPLV/NPLV 評価は、単一点テストではなく、実際の加重部分負荷パフォーマンスを反映しています。

Q：定期的なオイルメンテナンスは必要ですか？

答え: オイルメンテナンスは一切不要です。冷凍回路には潤滑油はゼロです。オイルセパレーター、オイルヒーター、オイルポンプ、オイルフィルター、オイル交換間隔はありません。定期メンテナンスは、年に一度のベアリングのエアギャップ検証 (LynxMind™ 診断による非侵襲的)、年に一度の冷媒漏れチェック、および定期的な凝縮器/蒸発器チューブのブラッシングで構成されており、すべて冷媒を回収することなく実現可能です。

Q: 新しいプロジェクトではどの冷媒を指定する必要がありますか?

A: 新規設置には HFO-1234ze(E) をお勧めします。地球温暖化係数 (GWP) が 1 未満であるため、このシステムは中国や輸出市場で強化される F ガス規制に耐えることができ、その熱力学的特性は遠心羽根車の形状とよく調和し、最大の効率を実現します。 HFC-134a は、既存の配管や現場物流が有利な改修プロジェクトに引き続き利用可能です。

Q: 冷却水と復水器の水の品質要件は何ですか?

A: 冷水: pH 7.0 – 9.0、硬度 ≤ 300 ppm CaCO₃、塩化物 ≤ 200 ppm、総懸濁物質 ≤ 50 ppm。凝縮水: 同じ pH および硬度の限界。開放型冷却塔には化学薬品注入システムをお勧めします。詳細な水質仕様と化学処理のガイダンスは各ユニットに付属しています。

Q: 起動電流とは何ですか? それは電気インフラストラクチャの構築にどのような影響を与えますか?

A: VFD ソフトスタートは突入電流を全負荷運転電流の約 100 ～ 110 % に制限します。アクロス ザ ライン スタータの突入電流 300 ～ 600 % と比較して、サージは事実上ゼロです。これにより、メイン配電盤を大きくすることなく複数のユニットを順番に起動できるようになり、従来の設計に見られるモーターとスターターの保護調整の複雑さが解消されます。

Q: Lynxcool はどのような保証とサービス サポートを提供しますか?

A: 標準保証: 試運転日から、コンプレッサーアセンブリについては 24 か月、電気および制御コンポーネントについては 12 か月です。延長保証パッケージ（最長60ヶ月）や遠隔監視付きの年間保守契約もございます。 Lynxcool は中国の主要都市に地域サービス センターを維持しており、東南アジアおよび中東市場で工場認定のサービス パートナーシップを手配できます。
