空冷スクリューチラーユニット

空冷スクリューチラーユニットは、グリコールまたはブラインシステムを使用した氷点下冷却用に設計された高性能産業用冷凍ソリューションです。 Lynxcool は、信頼できるスクリューチラーメーカーとして、化学処理、冷蔵倉庫、製薬業界で広く使用されている信頼性の高いエネルギー効率の高いシステムを提供しています。ブラインチラーのサプライヤーをお探しの場合でも、カスタムの産業用チラーソリューションが必要な場合でも、当社はグローバルなサービスサポートと実証済みのエンジニアリング専門知識を備えた完全に統合されたシステムを提供します。

お問い合わせを送信

製品説明

Lynxcool の空冷スクリューチラーユニットは、間接冷却が不可欠な用途向けに設計されています。このシステムは、二次冷媒としてブライン (食塩水またはグリコール混合物) を利用することにより、複雑な産業環境であっても、安定した安全かつ効率的な低温冷却を保証します。

このソリューションは次の場合に最適です。

長距離冷却分配

多点プロセス冷却

蓄熱タンクやバッファタンクが必要な用途

冷媒の直接蒸発が適さない状況

温度範囲が 0°C よりもはるかに低いため、産業用、商業用、特殊な冷凍シナリオに幅広く導入されています。

さまざまなニーズに対応する 2 つの構成

1. 半密閉型スクリューチラー

国際的に認められた RefComp ツインスクリューコンプレッサーを中心に構築されたこのシリーズは、以下を提供します。

主な利点:

●安定した連続運転

●高いエネルギー効率

●工場一体型のコンパクト設計です。

●設置とメンテナンスが簡単

標準構成には以下が含まれます:

●半密閉型スクリューコンプレッサー

●高効率オイルセパレータ

● シェルアンドチューブ蒸発器 (DX または浸水式)

●水冷コンデンサー

●膨張弁（電子式またはサーモスタット式）

● 乾燥フィルターと完全な配管システム

代表的な用途:

● 化学品およびファインケミカルの製造

● 医薬品加工（GMP環境）

●食品加工・冷蔵保存

●養殖・水産加工

●業務用冷凍システム

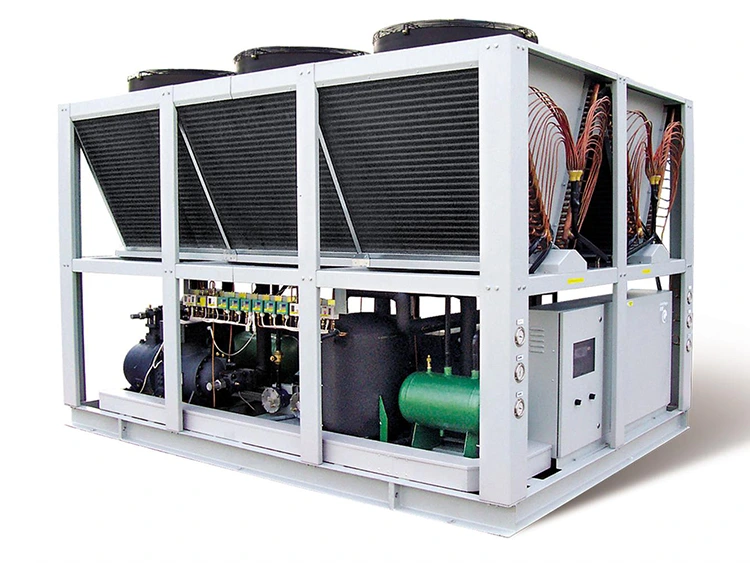

Air-Cooled screw chiller Unit

2. オープン型スクリューチラー

SRM オープンタイプスクリューコンプレッサーを搭載したこのシリーズは、過酷な産業用途向けに設計されています。

主な利点:

● 柔軟なモーター構成 (ベルトまたはカップリング駆動)

●メンテナンスやオーバーホールが容易になります。

●大容量システムに最適

● 将来のアップグレードにも対応可能

コンデンサーのオプション:

●水冷式（高効率）

●蒸発凝縮器（節水ソリューション）

代表的な用途:

●石油化学・石油精製

●産業用大型冷凍機

● アイスリンクと造雪システム

● 製薬および生化学産業

●超低温保冷庫。

半密閉スクリューチラーの技術パラメータ

ユニットモデル			CW1L WDGPAWAA
ユニットモデル			0040	0050	0060	0070	0080	0095	0105	0115	0145	0160	0190	0205	0215	0245
冷却能力	KW		42.3	53.9	61.5	73.4	84.5	99.6	109.1	115.0	147.8	162.9	193.3	205.1	217.0	249.4
冷却能力	kCal/h		36378	46354	52890	63124	72670	85656	93826	98900	127108	140094	166238	176386	186620	214484
コンプレッサー	量	タワー	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	入力電力	kW	28.3	33.7	373	45.4	522	61.3	66.9	70.9	90.3	982	114.5	118.1	123.7	141.7
	調整可能		フルロード - 75 ～ 50%、分
	始動方法		はい/△
	冷媒		R507A
蒸発器	タイプ		シェルアンドチューブ式乾式蒸発器
	入口および出口の水温	℃	-20/-25
	水流量	m3/h	8.7	11.1	12.6	15.1	174	20.5	224	23.6	303	334	39.7	42.1	44.6	51.2
	入口および出口の水管	mm	45	57	57	76	76	76	76	76	89	89	89	108	108	108
	水圧低下	kPa	s70
コンデンサー	タイプ		シェルアンドチューブコンデンサー
	入口および出口の水温	℃	30/35
	水流量	m3/h	12.0	15.2	17.1	20.6	23.7	27.9	30.5	32.2	412	48.0	53.3	560	59.0	67.7
	入口および出口の水管	mm	57	76	76	76	76	89	89	89	108	108	108	108	108	133
	水圧低下	kPa	≤70
外形寸法	長さ	mm	2800	2800	2800	2800	2800	2800	2800	2800	2800	3400	3400	3400	3400	3400
	幅	mm	1100	1100	1100	1200	1200	1300	1300	1300	1500	1500	1500	1600	1600	1600
	身長	mm	1500	1500	1500	1600	1600	1700	1700	1700	1800	1800	1800	1900	1900	1900
単重	正味重量	kg	1500	1500	1500	2000	2000	2500	2500	2500	3000	3000	3000	3500	3500	3500
単重	動作重量	kg	1800	1800	1800	2400	2400	3000	3000	3000	3600	3600	3600	4200	4200	4200
注: 1. 電源: 3P/380V/50Hz、電圧変動範囲±10%。 2. ユニットの入口と出口は水フランジ接続を使用します。ご注文時に他の接続方法をご指定ください。 3. 技術的改良により、ユニットのパラメータ、寸法、重量が異なる場合があります。実際のデザインが優先されます。 4. 上記型式は標準型式のみです。ユーザーの要件に応じてカスタム設計を行うことができます。

製品の主要な機能と技術的利点

① 産業グレードのインテリジェントコントロールセンター

スクリューチラーユニットは、統合された保護モジュールとスマートアラームシステムを備えた産業グレードのインテリジェント制御システムを備えています。これにより、リアルタイム監視、自動起動/停止、負荷に基づく容量調整、異常事態への迅速な対応など、完全に自動化された操作が可能になります。

マルチレベルの保護により、高吐出圧力、低吸入圧力、高温、低油圧、モーターの過負荷、位相の不均衡を防止し、ダウンタイムを削減し、耐用年数を延ばします。

②高効率強化伝熱管

すべての熱交換器は、優れた熱伝達を実現するために乱流と表面積を増やすように設計された高効率の強化チューブを使用しています。

これにより、チラーは、よりコンパクトな設計とより少ない冷媒充填量で最大限の冷却能力を発揮できるようになります。

個々のチューブを個別に交換できるため、メンテナンスのダウンタイムとサービスコストが削減されます。

③ 優れた熱遮断を実現する最適化されたコンデンサー設計

凝縮器は最適化された冷媒分配システムを備えており、表面全体に均一な流れを確保します。

これにより、特に高温および部分負荷条件下で、熱伝達効率が最大化され、凝縮圧力が低減され、システム全体の COP が向上します。

④ 確実なオイルリターンを実現する最適化された吸引ガスリターンライン

最適化された吸引ライン設計により、部分負荷運転を含むあらゆる運転条件下で確実にオイルがコンプレッサーに戻ります。

これにより、オイルの蓄積が防止され、適切な潤滑が維持され、コンプレッサーの摩耗や故障のリスクが軽減されます。

⑤ 多段高効率油分離システム

Lynxcool スクリューチラーは多段油分離システムを備えており、コンプレッサー吐出ガスから非常に高い油分離効率を実現します。多段油分離器は、冷凍システムに持ち込まれる潤滑油の量を最小限に抑えることで、冷凍システムにおける熱伝達性能低下の重大な原因である油汚れから熱交換器を保護し、連続運転中に確実な潤滑を行うためにコンプレッサーが適切なオイル充填量を維持できるようにします。その結果、熱交換器の効率が向上し、システムの COP が向上し、オイル管理に関連するメンテナンスの手間が軽減されます。

⑥ ワンタッチ操作の使いやすいインターフェース

直感的なインターフェイスには、システムパラメータ、動作ステータス、アラーム、メンテナンスリマインダーが明確に表示されます。

ワンタッチ操作により起動とシャットダウンが簡素化され、エラーが減り、専門的なトレーニングなしでも簡単に使用できるようになり、専門家は高度な設定と診断に引き続きアクセスできます。

⑦ 安全かつ効率的な動作を実現する正確な制御ロジック

スクリューチラーユニットは高度な制御アルゴリズムを採用し、コンプレッサーの能力とシステム動作をリアルタイムで最適化します。これにより、正確な温度制御、高いエネルギー効率、さまざまな負荷や動作条件下での安定したパフォーマンスが保証されます。

⑧ 幅広い用途に対応する豊富なオプション構成

周波数変換器、熱回収システム、耐食性材料、拡張温度範囲、冗長コンプレッサー、リモート監視など、さまざまなプロジェクトのニーズを満たすために、幅広いオプション構成が利用可能です。さまざまな産業用途に容易に適応できます。

主要な技術仕様

パラメータ	半密閉シリーズ	オープンタイプシリーズ
コンプレッサーの種類	RefComp 半密閉二軸ネジ	SRM オープンタイプ一段ネジ
コンデンサーの種類	水冷	水冷式 / 気化式
蒸発器タイプ	乾式膨張 / 浸水	乾式膨張 / 浸水
二次冷却材	ブライン/グリコール溶液	ブライン/グリコール溶液
制御システム	インテリジェントPLCコントローラー	産業グレードのインテリジェントコントロールセンター
伝熱管	高効率強化チューブ	高効率強化チューブ
油の分離	単段高効率	多段高効率
容量変調	無段階 / 段階的	無段階 / 段階的
主な用途	多業種一般産業	石油化学、製薬、氷と雪の会場

Lynxcool を選ぶ理由

1. 実証済みのエンジニアリング経験

Lynxcool は、世界各地で何百もの冷蔵・冷凍プロジェクトを行っており、単なる理論的知識を超えた広範な実践経験を持っています。

2. 完全なライフサイクルサービス機能

システム設計→製造→設置→アフターサービスまで、トータルなターンキーソリューションを提供します。

3. 信頼できる製品性能

低い故障率

過酷な環境でも安定した動作を実現

長寿命

4. グローバルサービスネットワーク

15 の国際サービスセンターにより、世界中で迅速な対応と技術サポートが保証されます。

5. 世界的ブランドからの信頼

Lynxcool のスクリューチラーユニットは、次の業界の大手企業で広く使用されています。

食べ物と飲み物

コールドチェーン物流

医薬品製造

スクリューチラーユニットは単なる冷却システムではなく、信頼性、効率性、拡張性を考慮して設計された完全な産業用冷凍ソリューションです。

プロのスクリューチラーメーカー、信頼できるブラインチラーのサプライヤー、またはカスタム産業用冷凍パートナーをお探しの場合、Lynxcool はプロジェクトの成功を確実にするための専門知識、製品、およびグローバルサポートを提供します。
