空冷コンデンサー

Lynxcool 空冷コンデンサーは中国で製造されており、給水なしで高効率の熱遮断を実現します。商業用冷蔵倉庫、スーパーマーケットの冷凍庫、または工業用プロセス冷却に最適で、アルミニウム製フィン付きコイル、V 字型または平らな水平構成、EC インバーターファン、および複数の冷媒互換性を備えています。信頼性が高く、メンテナンスの手間がかからず、世界中に輸出されているため、大量調達やシステム統合に最適です。

お問い合わせを送信

製品説明

中国で生産され、世界中に輸出されている Lynxcool 空冷コンデンサーは、あらゆる設置形状に合わせて、V 字型、A フレーム、フラット水平、およびリモートコンデンサー構成で利用できます。コイル構造では、銅またはアルミニウムのチューブに機械的に接合されたアルミニウムのフィンを使用し、指定された凝縮デューティ、冷媒、および周囲温度範囲に適合するように設計されたチューブ回路とファンアレイを備えています。

この製品の特徴は何ですか?

コイル構造とフィンの形状: アルミニウムのフィンが銅/アルミニウムのチューブに接着されています。複数のフィンタイプ (フラット、ルーバー、波形) と 1.0 ～ 3.5 mm の間隔で用途に合わせて調整できます。 1.5×設計圧力で乾燥窒素を使用してリークテスト済み。

構成: V 字型 (A フレーム) はコイル領域を最大化し、屋上のパッケージ化されたユニットに適した平らな水平、庭または屋根に取り付けるためのリモートモデル。

ファンと制御: IP54 標準、IP65 オプションのアキシャルまたは EC インバーターファン。 EC ファンは部分負荷時にエネルギー消費を 12 ～ 15% 削減し、COP を 8 ～ 15% 改善します。

腐食保護: 海岸、工業、または農業環境向けの標準的なゴールドフィンエポキシまたはポリウレタン浸漬コーティング。

高周囲および低ノイズのオプション: 定格は +55°C まで。大口径低速 EC ファン、音響バッフル、コイル面積の拡大などの低騒音設計を採用。

適合冷媒: R134a、R404A、R507A、R448A、R449A、R410A、R22、CO₂ 高圧。商業、産業、スーパーマーケット、および CO₂ カスケードシステムに適しています。

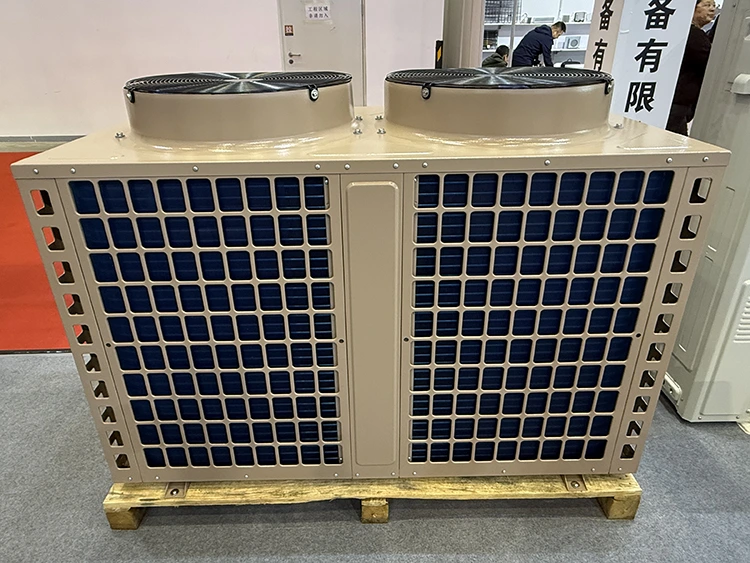

Air-Cooled Condenser

技術的パラメータ

パラメータ	値/範囲
熱遮断能力	2 kW — 2,000 kW (single unit)
凝縮温度範囲	+25℃～+60℃
設計周囲温度	標準で +43°C まで。 +55°C の高周囲オプション
冷媒側設計圧力	28 bar / 42 bar (CO₂ 高圧オプション)
構成の種類	V 型 (A フレーム) / フラット水平 / リモート / 屋根置き型
コイル構造	銅管上のアルミニウムフィン（標準）。オールアルミニウムのオプション
フィンタイプ	フラット / ルーバー / ウェーブ — デューティおよび空気速度による
フィンの間隔	1.0 ～ 3.5 mm (アプリケーションによる)
チューブ径	7 mm / 9.52 mm / 12.7 mm — 回路設計による
コイルコーティングオプション	エポキシ、ポリウレタン、またはゴールドフィンの防食コーティング
ファンの種類	アキシャルプロペラ (標準); ECインバータオプション
ファンモーター保護	IP54規格。 IP65オプション
ファン速度制御	定速 / ECインバータ可変速 / 圧力スイッチサイクル
対応冷媒	R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂
フレーム素材	溶融亜鉛メッキ鋼板または粉体塗装軟鋼板
動作周囲範囲	−10°C ～ +55°C (モデルによって異なります)
騒音レベル	1 m で ≤ 55 ～ 72 dB(A) (ファンの数と速度に依存)
接続タイプ	銅 ODS ろう付けスタブまたは SAE フレア / 大型ユニット用のフランジ付き
コイルリークテスト	設計圧力 1.5 倍の乾燥窒素。工場証明書が発行されました
ユニット寸法 (通常 100 kW)	2,000 × 800 × 1,400 mm (長さ × 幅 × 高さ)

フィン間隔: 2.2 mm
タイプモデル				C1-010	C1-011	C1-012	C1-017	C1-020	C1-023	C1-025
熱交換能力	R404A	△	KW	9.59	11.03	12.32	17.14	20.03	23.11	25.38
	R404A	Y		9.59	11.03	12.32	15.47	17.99	20.65	22.66
	R22	D		9.34	10.65	11.70	16.89	19.58	22.15	24.87
	R22	Y		9.34	10.65	11.70	15.19	17.51	19.72	22.12
気流吹き出し速度		△	M3/h	2692	2539	2292	5717.00	5330.00	4718.00	7701.00
気流吹き出し速度		Y	M3/h	2692	2539	2292	4874.00	4635.00	4220.00	6513.00
ファンモーターファン電動モーター		△	段階	1	1	1	3	3	3	3
		Y	段階	1	1	1	3	3	3	3
		△	w	175	175	175	540.00	540.00	540.00	790.00
		Y	w	175	175	175	380.00	380.00	380.00	490.00
		△	A	0.77	0.77	0.77	1.05	1.05	1.05	1.45
		Y	A	0.77	0.77	0.77	0.68	0.68	0.68	0.89
扇風機扇風機			No.xφ	1x1x350	1x1x350	1x1x350	1x1x450	1x1x450	1x1x450	1x1x500
音圧レベル騒音		△	DB(A)10m	31	31	31	43.00	43.00	43.00	49.00
音圧レベル騒音		Y	DB(A)10m	31	31	31	38.00	38.00	38.00	43.00

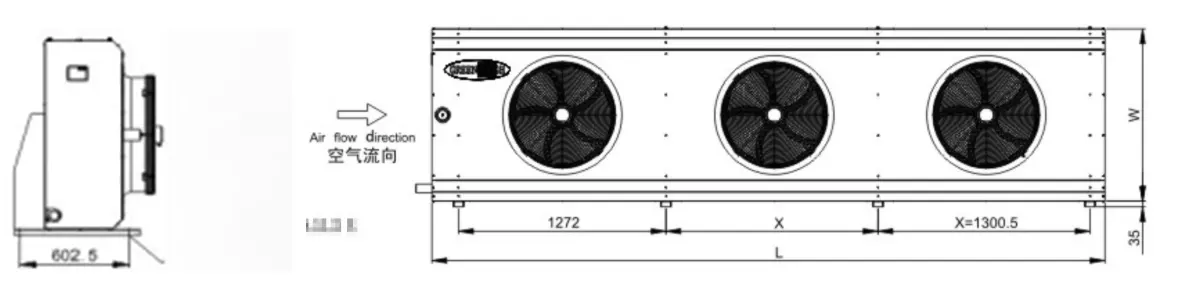

寸法外形寸法		L	mm	878	878	878	1028	1028	1028	1228
		w	mm	522	522	522	625	625	625	828
		H	mm	752	752	752	796	796	796	876
製品重量（空）重量			kg	32	35	40	46	50	56	63
入口φ			mm	15.88	15.88	15.88	22.22	22.22	22.22	22.22
出口径			mm	15.88	15.88	15.88	15.88	19.05	19.05	22.22

注：当社の標準品は横置き用に設計されております。垂直構成の場合は、モデル指定に (H) を追加してください (例: C1-010 (H))。

注:Greenhalgh の標準 C1 は垂直空気放電です。水平空気放電の場合は、命名法に (H) を追加してください (例: C1-010(H))。

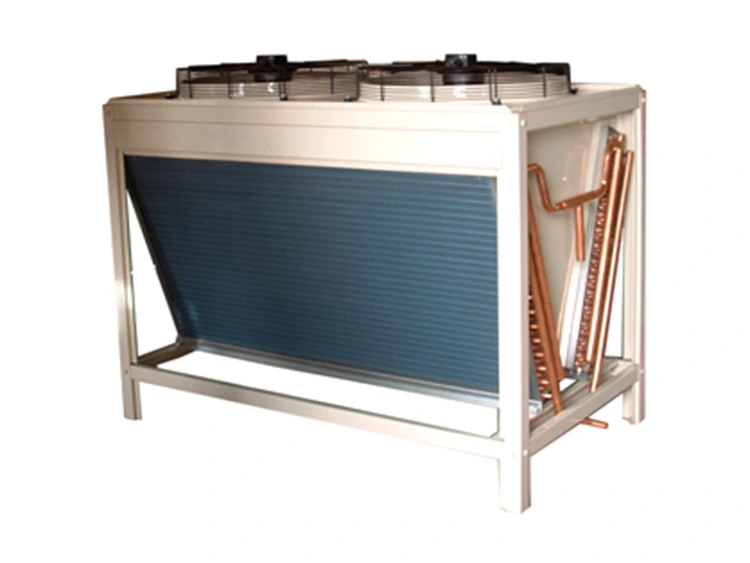

Air-Cooled Condenser

フィン間隔: 2.2 mm
タイプモデル				C1-029	C1-035	C1-049	C1-059	C1-070	C1-095	C1-114
熱交換能力	R404A	△	KW	29.44	34.67	49.02	58.62	70.09	94.96	113.94
	R404A	Y		26.13	30.76	38.31	44.53	50.53	74.69	87.13
	R22	△		28.71	33.14	48.52	57.60	67.53	94.46	112.48
	R22	Y		25.36	29.35	37.58	43.29	48.18	73.55	85.01
気流吹き出し速度		△	M3/h	7407.00	6838.00	17809	16944	15434	35620	33891
気流吹き出し速度		Y	M3/h	6386.00	6105.00	11549	11086	10093	23081	22157
ファンモーターファン電動モーター		△	段階	3	3	3	3	3	3	3
		Y	段階	3	3	3	3	3	3	3
		△	w	790.00	790.00	2600	2600	2600	5200	5200
		Y	w	490.00	490.00	1600	1600	1600	3200	3200
		△	A	1.45	1.45	4.80	4.80	4.80	9.60	9.60
		Y	A	0.89	0.89	2.70	2.70	2.70	5.40	5.40
扇風機扇風機			No.xφ	1x1x500	1x1x500	1x1x630	1x1x630	1x1x630	2×1×630	2x1x630
音圧レベルノイズ		△ Y	DB(A)10m	49.00	49.00	59	59	59	61	61
音圧レベルノイズ		△ Y	DB(A)10m	43.00	43.00	52	52	52	54	54
寸法外形寸法		L	mm	1228	1228	1528	1528	1528	2828	2828
		w	mm	828	828	1032	1032	1032	1032	1032
		H	mm	876	876	920	920	920	920	920
製品重量（空）重量			kg	69	76	110	115	130	198	218
入口φ			mm	28.57	28.57	34.92	34.92	41.28	41.28	53.90
出口径			mm	22.22	22.22	28.57	28.57	34.92	34.92	41.28

注：当社の標準品は横置き用に設計されております。垂直構成の場合は、モデル指定に (H) を追加してください (例: C1-010 (H))。

注:Greenhalgh の標準 C1 は垂直空気放電です。水平空気放電の場合は命名法に (H) を追加してください (例: C1-010(H))。

Air-Cooled Condenser

適用範囲

商業用および産業用冷凍システム | あらゆる冷媒

· 水冷が利用できない冷蔵倉庫、食品加工、産業用冷凍庫に最適です。

· 屋根または庭に取り付けられたリモートコンデンサーは、コンプレッサーに簡単に接続できます。

· V 字型コイルはスペースを節約し、容量を高めます。平らな水平モデルは屋上のパッケージ化されたユニットに適しています。

凝縮ユニットおよびパッケージ冷凍装置 | HFC / HFO

· コンプレッサーおよび冷媒に適合する OEM 対応コンデンサー。

・コイルレイアウト、ファン配置、フレーム設計をカスタマイズして、機器に完璧にフィットします。

スーパーマーケットの冷凍 | R404A / R448A / R449A

· 集中スーパーマーケットシステム用の屋根に取り付けられたリモートコンデンサー。

· オプションの EC インバーターファンはエネルギー消費を 15 ～ 25% 削減します。

Air-Cooled Condenser

CO₂ トランスクリティカル & カスケードシステム | R744

· トランスクリティカル (>130 bar) およびカスケード (<50 bar) システム用の CO₂ 定格凝縮器およびガスクーラー。

· CO₂ サービス用に特別に設計された材料と接続。

プロセス冷却、HVAC、ヒートポンプシステム | R134a / R410A / HFO

· チラー、ヒートポンプ、高精度ACユニット、工業用プロセス冷却に使用されます。

· コンパクトなスペース向けの高効率フィン付きコイル。

· ホテル、病院、住宅の建物に適した低騒音オプション。

Lynxcool と提携する理由

当社は 20 年以上にわたり中国で空冷コンデンサーの設計と製造を行っており、世界中で 10,000 台以上を納入しています。

1.フルコイル自社製造

当社では、フィンのプレスやチューブの曲げから漏れ検査、最終組み立てに至るまで、すべてのコイルを自社で製造しています。これは、当社があらゆる段階で品質を管理し、非標準のパターン、フィンピッチ、またはヘッダーを備えたカスタムコイルを製造できることを意味します。外部サプライヤーは必要ありません。

2. 専門家によるアプリケーションエンジニアリング

適切なコンデンサーを選択することは、カタログからモデルを選ぶだけではありません。当社では、冷媒の種類、温度、空気流量、騒音制限を考慮して、お客様の特定の動作条件に合わせて各コイルのサイズを決定します。注文ごとに詳細な選択レポート、図面、音響データが届きます。

3. 一貫したOEM大量供給

当社は世界中の OEM に信頼性の高いコンデンサを供給しています。得られるもの:

競争力のある中国原産の価格設定

実稼働全体にわたる一貫したパフォーマンス

短いリードタイム

柔軟な配送スケジュール

最初のユニットはすべて、量産前に寸法、漏れ、性能について完全にテストされます。

4. 幅広い製品範囲

小型の 2 kW ユニットから大規模な 2,000 kW のリモートコンデンサーまで、V 字型、フラット、リモート、CO2 定格のすべてをカバーしています。当社と提携すると、単一のサプライヤーで標準化できるため、調達とサービスが簡素化されます。

5. 競争力のある価格設定

中国製の当社のコンデンサーは、ヨーロッパの同等のユニットと比較して 20 ～ 35% のコスト削減を実現します。大量生産する OEM にとって、これはマージンと市場競争力において大きな利点となります。

Air-Cooled Condenser

よくある質問

Q: V 字型コンデンサーと平坦な水平コンデンサーの違いは何ですか?

A: V 字型 (A フレーム) コンデンサーには 2 つの角度の付いたコイルパネルがあり、より小さな設置面積でより多くの冷却を実現します。大規模システムや遠隔システムに最適です。フラット水平コンデンサーはよりシンプルで安価であり、小型から中型の屋上ユニットに最適です。当社は両方とも中国で製造しており、お客様のプロジェクトに最適な選択をアドバイスできます。

Q: EC インバーターファンはどのようにエネルギー消費を削減しますか?

A:EC ファンは凝縮圧力に基づいて速度を調整します。低速のファンは消費電力を大幅に削減し、コンプレッサーの負荷を軽減し、一般的な条件でエネルギー使用量を最大 30% 削減します。当社の EC ファンユニットには、圧力コントローラーがあらかじめ設定されています。

Q: コンデンサーは CO₂ (R744) で使用できますか?

A: はい。当社は、適切な材料、ろう付けプロセスを使用し、設計圧力の最大 1.5 倍の圧力試験を経て、亜臨界カスケードおよびトランス臨界システムに適した CO₂ グレードの空冷コンデンサーを製造しています。

Q: 沿岸または海洋の設置にはどのようなコイルコーティングを指定する必要がありますか?

A: 穏やかな海岸 (海から 1 ～ 2 km): ゴールドフィンエポキシ

中度の海洋 (≤500 m、塩水噴霧): 完全なポリウレタン浸漬

シビア/オフショア: チタンまたはステンレス鋼

現場の腐食性に基づいて適切なレベルをアドバイスします

Q: OEM の図面と仕様に従って製造できますか?

A: もちろんです。図面、熱仕様、材料、設計圧力をお送りください。初品の生産には、全数検査、リークテスト、性能検証が含まれます。リードタイム: 5 ～ 8 週間。

Q: これらのユニットはどこで製造されており、どのような品質保証が実施されていますか?

A: 当社の空冷コンデンサーはすべて、中国の ISO 9001 認定工場で設計および製造されています。材料の検査、組み立て時の寸法の確認、各コイルのリークテストを実施します。各デバイスには証明書が付属しています。

Q: 標準的なリードタイムと保証はどれくらいですか?

A: 標準モデル: 3 ～ 6 週間。カスタム/CO₂: 6 ～ 10 週間。保証: コイル、ファン、構造を対象とした 24 か月 (誤用または汚れによる損傷を除く)。
