水冷コンデンサー

Lynxcool 水冷コンデンサーは、Lynxcool Industrial Refrigeration によって中国で設計および製造された高効率の熱除去コンポーネントです。コンプレッサーから排出された高圧冷媒ガスの凝縮熱を流水流に伝達し、冷媒蒸気を凝縮させて膨張の準備ができた高圧液体にします。水冷式凝縮は、空冷式よりも一貫して低い凝縮温度を実現します。通常、同等の負荷条件で 5 ～ 10°C 低くなります。これにより、コンプレッサーの効率とシステムの COP が直接向上します。

お問い合わせを送信

製品説明

当社の水冷コンデンサーは、現代の冷凍システムの厳しい要件を満たすように精密に設計されています。当社のコンデンサーには主に 3 つのタイプがあり、それぞれ異なる用途に適しています。

1. シェルアンドチューブ

大規模な産業用および商業用システムの業界標準。

大容量冷却のための堅牢な設計。

2. ろう付けプレート

コンパクトで高効率、中容量用途向け。

優れた熱伝達を維持しながらスペースを節約します。

3.二重管

厳しい水質条件に最適です。

お手入れが簡単で汚れにも強い。

当社は、冷媒の種類、水質、設計圧力、規制基準 (ASME、EN 13445、または GB 150) など、プロジェクトのニーズを満たすようにすべての凝縮器を構成します。標準的な冷媒には、R134a、R404A、R507A、R448A、R449A、R22、アンモニア (R717)、CO₂、および HFO ブレンドが含まれます。

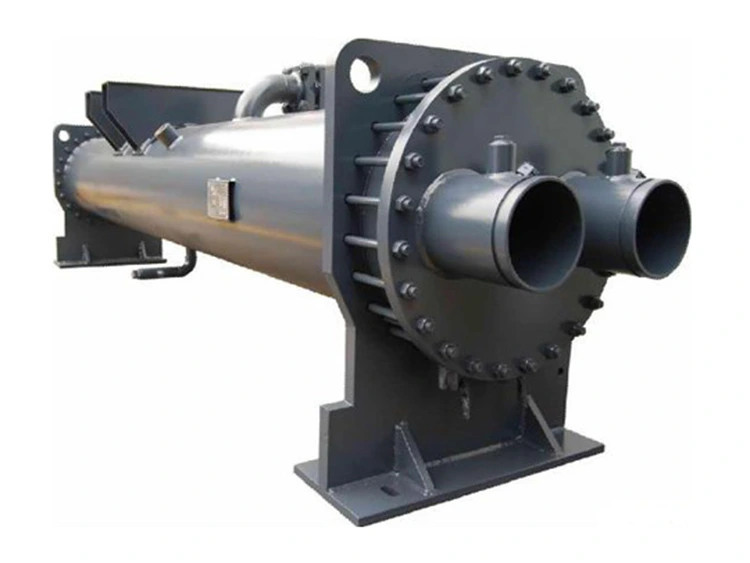

Water-Cooled Condenser

主な特長

高効率の熱伝達: 最適化された銅とアルミニウムのコイル設計により、水の使用量を最小限に抑えながら熱遮断を強化します。

耐久性のある構造: 耐腐食性の素材と高度な溶接により、長期的な信頼性が保証されます。

カスタマイズ可能な構成: 多様なシステムレイアウトに適合するように、複数の容量、方向、コイル配置が用意されています。

省エネ運転: 水流量の削減と最適化されたポンプ設計により、運転コストが削減されます。

ターンキーサポート: 設計、製造、設置からメンテナンスまでの完全なライフサイクルサービス。

技術的パラメータ

パラメータ	値/範囲
熱遮断能力	5kW～5,000kW（単体）
工事の種類	シェルアンドチューブ / ろう付けプレート / 二重管（チューブインチューブ）
冷媒側設計圧力	16 bar / 25 bar / 42 bar (CO₂ オプション) — 仕様による
水側設計圧力	10バール標準。 16バーオプション
凝縮温度範囲	+25℃～+55℃
冷却水入口温度	+15°C ～ +35°C (設計による)
冷却水流量	0.17 ～ 0.25 l/s/kW 熱遮断 (標準)
水側圧力損失	20 — 80 kPa (設計による)
冷媒の適合性	R134a、R404A、R507A、R448A、R449A、R22、R717、CO₂、HFO
シェル材質（シェルアンドチューブ）	炭素鋼 (SA-516 Gr.70) またはステンレス鋼 316L
チューブ材質	銅、Cu-Ni 90/10、またはステンレス鋼 316L
チューブ表面の強化	内部強化（ライフルまたは波形）標準
板材（ろう付け板）	ステンレス鋼 316L;銅またはニッケルろう付け
エンドキャップの材質	炭素鋼、鋳鉄、ステンレス鋼
圧力試験規格	ASME VIII Div.1 / EN 13445 / GB 150 — 仕様による
水側の汚れ係数	TEMA 基準に従って。リクエストに応じて水質不良に対応できるように強化
冷媒接続タイプ	ろう付けスタブ / フランジ付き / ODS 銅 — 仕様による
給水接続タイプ	フランジ (ANSI 150 または PN16) または溝付きカップリング
表面処理	エポキシ塗装 (標準)。溶融亜鉛メッキオプション
重量範囲 (標準)	15 kg — 2,500 kg (モデルによって異なります)

モデル	熱伝達 (KW)	kcalh	オリフィスサイズ
モデル	熱伝達 (KW)	kcalh	a(G)	b(G)	c（中央）	d(Rc)	e(φ)	f(Rc)
リンクス-WN3A	10.6	9116	1	1	16	1/4	12	1/8
リンクス-WN5A	17.6	15136	1-12	1-1/2	16	1/4	12	1/4
リンクス-WN8A	28.1	24166	1-1/2	1-1/2	19	1/4	16	1/4
リンクス-WN10A	35.5	30530	1-12	1-1/2	22	3/8	16	1/4
リンクス-WN12A	42.2	36292	1-12	1-1/2	22	3/8	16	1/4
リンクス-WN15A	52.8	45408	2	2	28	3/8	19	1/4
リンクス-WN20A	70.3	60458	2	2	35	3/8	22	1/4
リンクス-WN25A	87.9	75594	2	2	35	3/8	22	1/4
リンクス-WN30A	105.5	90730	2	2	42	3/8	28	1/4
リンクス-WN35A	123.1	105866	2-1/2	2-1/2	42	3/8	28	1/4
リンクス-WN40A	140.7	121002	2-1/2	2-1/2	42	3/8	28	1/4
リンクス-WN45A	158.3	136138	2-1/2	2-1/2	42	3/8	28	1/4
リンクス-WN50A	175.9	151274	2-1/2	2-1/2	42	3/8	28	1/4
リンクス-WN55A	193.4	166324	2-1/2	2-1/2	42	3/8	28	1/4
リンクス-WN6OA	211	181460	3	3	54	3/8	28	1/4

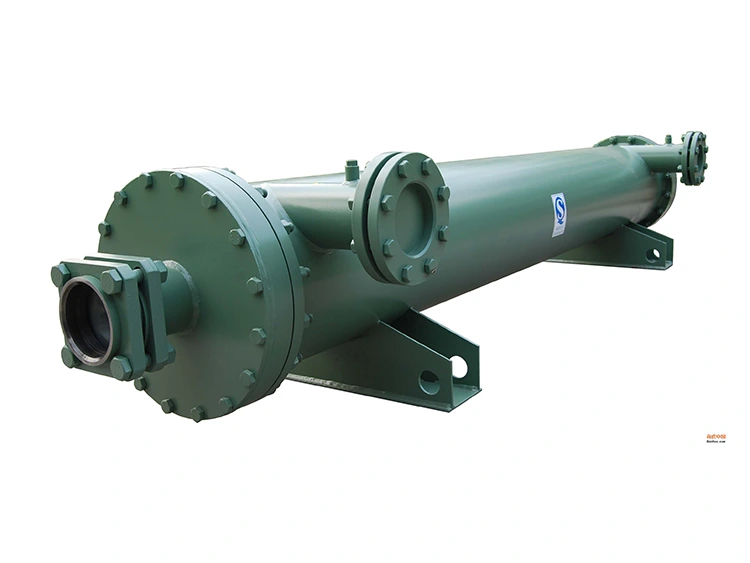

Water-Cooled Condenser

モデル	外形寸法（mm）
モデル	A	B	C	D	E	F	G	H	I	J
リンクス-WN3A	127	400	635	715	80	80	130	100	180	114
リンクス-WN5A	159	400	635	715	80	80	150	120	220	130
リンクス-WN8A	159	500	880	960	100	100	150	120	220	130
リンクス-WN10A	159	600	1070	1150	100	100	150	120	220	130
リンクス-WN12A	159	600	1070	1150	100	100	150	120	220	130
リンクス-WN15A	219	700	1270	1355	100	100	180	150	250	160
リンクス-WN20A	219	700	1270	1355	100	100	180	150	250	160
リンクス-WN25A	219	800	1556	1641	120	120	180	150	250	160
リンクス-WN30A	273	800	1556	1646	120	120	200	150	300	187
リンクス-WN35A	273	800	1556	1646	120	120	200	150	300	187
リンクス-WN40A	273	1000	1778	186B	120	120	200	150	300	187
リンクス-WN45A	273	1000	1778	1868	120	120	200	150	300	187
リンクス-WN50A	273	1200	2032	2122	120	120	200	150	300	187
リンクス-WN55A	273	1200	2032	2122	120	120	200	150	300	187
リンクス-WN60A	273	1400	2332	2422	120	120	200	150	300	187

注 1: 公称パラメータの設計は動作条件に基づいています。凝縮温度Ｔｃ＝４０℃、蒸発温度Ｔｅ＝２℃、過冷却度Ｔｓｕｃ＝４℃、入口水温度Ｔｉ＝３０℃、出口水温度Ｔｏ＝３５℃。注2：φ54mm以上のインターフェースc、eはフランジ接続となります。

注3：冷却水出入口温度や結露温度の変化、および構造・寸法の変更。

Water-Cooled Condenser

適用範囲

1. 産業用冷凍パッケージ

当社は冷蔵倉庫、食品加工、化学プラント、製薬施設向けに水冷コンデンサーを供給しています。

シェルアンドチューブ: アンモニア (R717)、CO₂、および大型 HFC システムの標準 — 洗浄可能、高圧、信頼性が高い。

ろう付けプレート: コンパクトな HFC または HFO システム、5 ～ 500 kW。

2. チラーと HVAC システム

当社のコンデンサーは、商業ビル、病院、データセンター、産業用冷却装置で使用されています。

R134a、R410A、低 GWP HFO ブレンドなど、すべての主要な冷媒と互換性があります。

冷媒回路を水ループに接続する中央水冷チラープラントに最適です。

3. 海洋および海洋用途

船舶冷凍、漁船、海洋プロセス冷却の場合:

Cu-Ni 90/10 チューブ、コーティングされた炭素鋼または二相ステンレス鋼シェル。

ロイズレジスター、DNV GL、その他の海洋認証基準を満たすように設計されています。

4. プロセス冷却および化学プラント

当社は、食品、石油化学、製薬プラント向けにアンモニアおよび CO₂ 定格のコンデンサーを製造しています。

強力な冷媒に対応した高圧設計。

ASME または PED 認証を取得したシェルアンドチューブ構造。

5. 機器メーカーへのOEM供給

当社は世界中の冷凍機器 OEM に水冷コンデンサーを供給しています。

カスタムデザインまたは当社の標準モデル。

柔軟な接続サイズ、方向、圧力、認証。

短いリードタイム、競争力のある価格、安定した品質。

なぜ私たちを選ぶのですか?

当社は20年以上にわたり中国で水冷コンデンサーの設計、製造を行っています。当社の生産施設は、圧力容器認証、完全な材料調達、アプリケーションエンジニアリングを 1 つの屋根の下で組み合わせています。 HFC チラー用の標準ろう付けプレートユニット、食品加工工場用の大型アンモニアシェルアンドチューブコンデンサー、または海水冷却の船舶用ユニットが必要な場合でも、当社はドキュメントとアフターサポートを備えた適切なソリューションを提供できます。

1. 認定された圧力容器の製造

すべてのメーカーが圧力容器の資格を持っているわけではありません。当社の中国施設は、ASME VIII Div.1 (U スタンプ)、PED 2014/68/EU、および GB 150 認証を取得しています。認定された溶接工、オンサイトの NDT テスト (X 線撮影、超音波、浸透染料)、および完全な文書により、すべてのユニットが最高基準を満たしていることが保証されます。

2. 専門家によるアプリケーションエンジニアリング

適切なコンデンサーを選択することは、サイズを選択するだけではありません。当社のエンジニアリングチームは、熱伝達を計算し、圧力降下を予測し、材料を検討し、接続のサイズを決定します。特殊な冷媒、水の化学的性質、または動作条件については、完全な熱シミュレーションを実行します。すべての注文には、選択レポートと寸法図が付属します。

3. OEM の柔軟性とカスタム設計

当社は、カスタム接続、非標準ノズル、特殊素材、海洋承認、第三者検査など、お客様の仕様に合わせて製造します。当社はお客様の P&ID とデータシートから直接作業を行います。リードタイム: リピート注文の場合は 4 ～ 8 週間、初回品のカスタムツールの場合は 8 ～ 14 週間。

4. 競争力のある価格での一貫した品質

中国で製造することにより、ASME または PED 認定のコンデンサーを欧州の同等品より 25 ～ 40% 低い価格で提供します。 OEM 顧客と請負業者は、品質や認証を損なうことなく、大幅なコスト削減の恩恵を受けます。

5. グローバル配送とアフターサポート

当社は海路、空路、または地域の流通パートナーを通じて発送します。予備のチューブバンドル、エンドカバー、ガスケットはすべての標準モデルに在庫されています。長期にわたる OEM パートナーは、当社の中国倉庫にバッファ在庫を維持し、中断のない生産スケジュールを確保できます。
