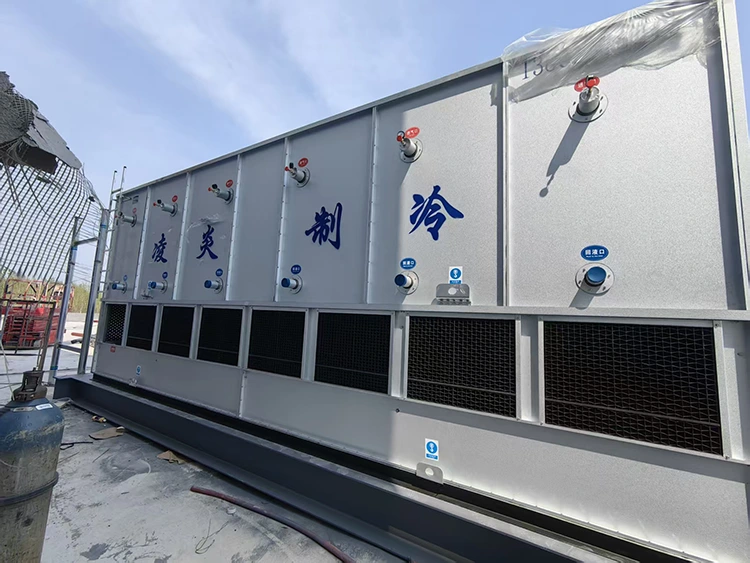

向流蒸発凝縮器

Lynxcool は、向流蒸発凝縮器の中国の大手メーカーであり、独自の生産施設を運営しています。逆流設計では、空気は上向きに移動し、冷却水は下向きに流れます。この 2 つの流れは反対方向に移動し、伝熱面全体の温度差を最大化し、特に周囲温度が高い場合に優れた凝縮効率を実現します。

お問い合わせを送信

製品説明

向流蒸発凝縮器は、冷却媒体として水と空気を凝縮させ、コイルチューブ内の高温の冷媒ガスと熱交換し、ガスを凝縮させて液体にします。冷却水はスプレーノズルを介してコイルの外面に分配され、軸流ファンが周囲の空気をユニットを通して上方に吸い上げます。水と空気の流れが対向することで、非常に効果的な蒸発冷却が行われます。水の一部が蒸発して大量の熱を吸収し、その後大気中に排出されます。ドリフトエリミネーターは、混入した水滴を捕捉し、再循環のために盆地に戻します。蒸発により失われた水をフロートバルブが自動的に補充します。

この機械の特徴は何ですか?

従来の空冷または水冷コンデンサーと比較して、LynxB 逆流蒸発コンデンサーは以下を提供します。

•空冷式または水冷式と比較してエネルギー消費量が約 50% 削減

●シェルアンドチューブ＋冷却塔方式に比べ、循環水量はわずか1/8です。

•向流構成により、高い周囲温度での熱交換効率が最大化されます。

•450 kW ～ 3,250 kW の幅広い容量範囲 - 大規模な産業負荷に拡張可能

•コンパクトな設置面積と薄型により設置が簡素化され、土木工事コストが削減されます。

•出荷前に事前に組み立てられているため、現場での労働力と試運転時間を最小限に抑えることができます。

•最小限のメンテナンス要件と低いライフサイクルコストで長い耐用年数を実現

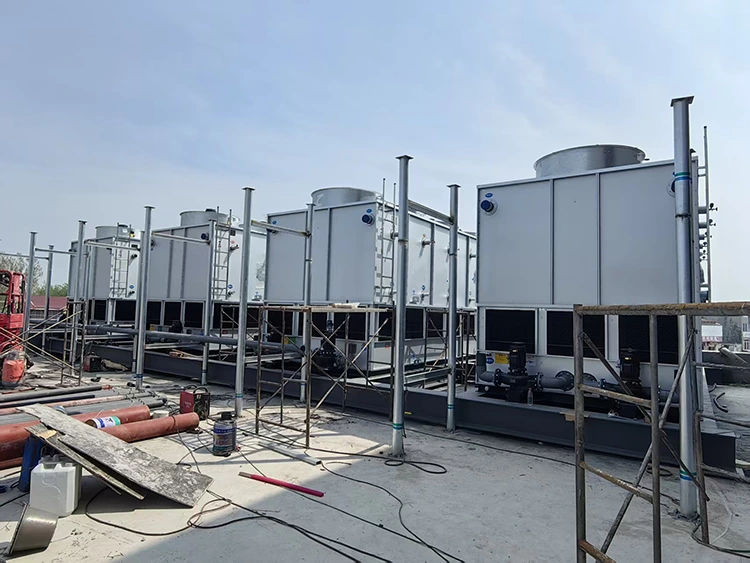

Counter-Flow Evaporative Condenser

適用範囲

LynxB シリーズは、高い熱効率と信頼性が不可欠な大規模な産業用冷凍およびプロセス冷却向けに設計されています。典型的なアプリケーションには次のようなものがあります。

•大規模な冷蔵倉庫および食品加工施設

・化学工場、石油化学工場、製薬工場

・産業用空調およびプロセス冷却システム

・アンモニアおよびフロン冷凍システム

•地域冷却とデータセンターの熱管理

•従来のシェルアンドチューブコンデンサーを冷却塔に置き換えるあらゆる用途

Counter-Flow Evaporative Condenser

コンポーネントの仕様

LynxB シリーズの各カウンターフロー蒸発凝縮器には、以下の慎重に設計されたコンポーネントが含まれています。

成分	説明

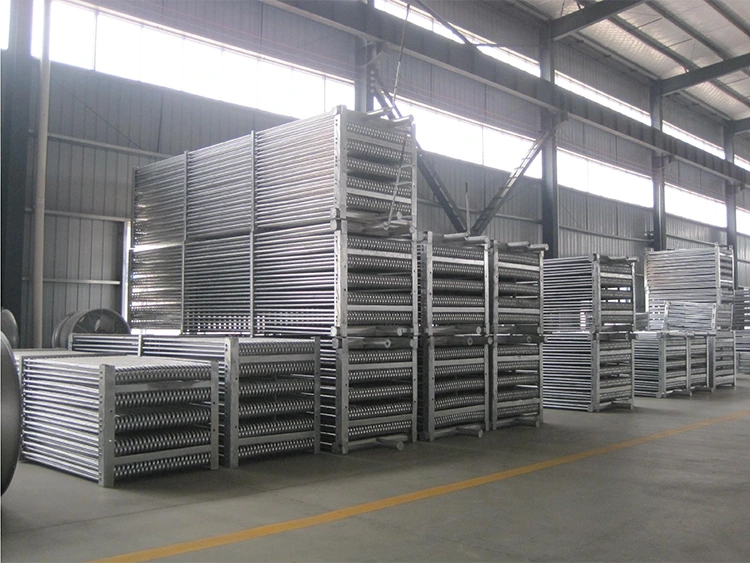

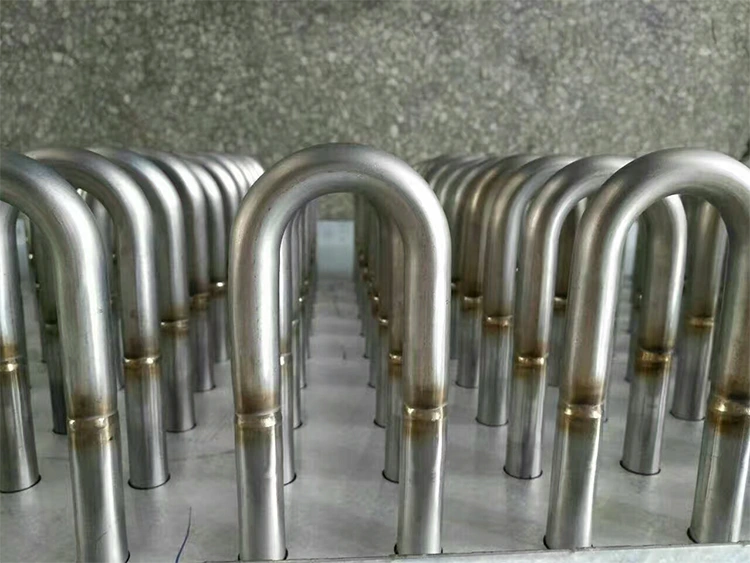

伝熱コイル	均一な肉厚の異形高周波溶接鋼管。 2.5MPaで耐圧試験を行った後、溶融亜鉛メッキを施しています。非円形のチューブ形状により、スプレー中のドライスポットがなくなり、熱交換効率が大幅に向上します。
ケーシング	2 mm アルミニウム亜鉛コーティング鋼 (韓国輸入)。すべての切断端は腐食を防ぐために亜鉛を豊富に含む塗料でシールされています。オプションでステンレス製洗面器もございます。
スプレーシステム	耐食性PVC配水管に取り付けられた大流量の詰まり防止バスケット型ノズル。稼働中もメンテナンス可能。ノズルの間隔は正確に計算されており、コイル表面を連続的かつ均一にカバーします。
ドリフトエリミネーター	マルチパス GRP (グラスファイバー) エリミネーターは、ドリフト損失を 0.001% 未満に低減します。モジュール式パネルは個別に取り外し可能で、内部に簡単にアクセスできます。また、ユニットを破片の侵入や直射日光から守ります。

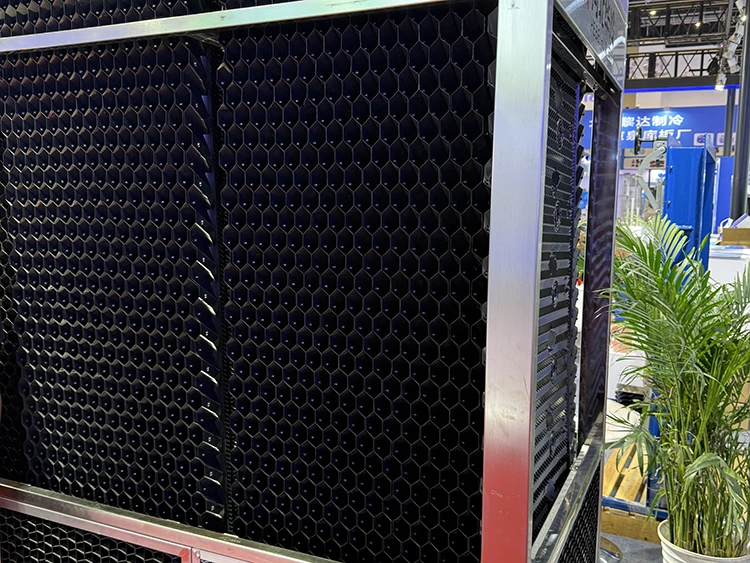

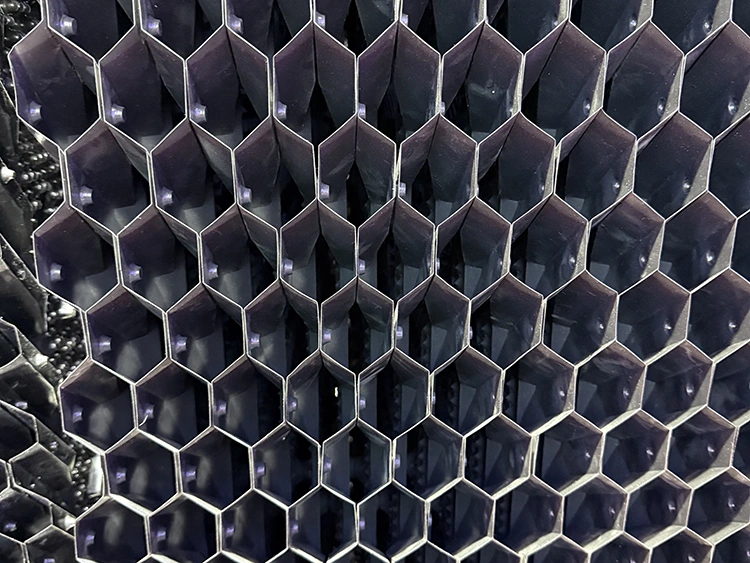

PVC充填層	均一な水分布を実現するハニカムクロスフローPVCパッキン。耐生物腐食性、非脆性、耐老化性があり、長寿命を実現します。
循環ポンプ	評判の高いブランドの専用蒸発凝縮器ポンプ: 低ワット数、高流量、低揚程、屋外定格。オプションで電子スケール抑制剤も利用可能。
ファン	効率を最大化するために流線形のハウジングに取り付けられた耐食性アルミニウム合金中空射出ブレードを備えた軸流ファン。ベルト駆動の遠心ファンは本質的に騒音が低く、サイドアクセスパネルを通じて外部から保守できます。
シーリング	輸入された高温ポリウレタンシーラント。硬化すると滑らかで柔軟な仕上がりになり、極端な高温と低温の両方に耐性があり、長期的な漏れを防ぎます。

技術仕様

すべてのモデルは工場でテストされ、事前に組み立てられた状態で出荷されます。ファンの電力値は、該当する場合、開始/実行 (kW) として表示されます。仕様は標準定格条件下で測定されています。

モデル	熱負荷(kW)	正味重量（kg）	Op.重量（kg）	風量 (m3/h)	ファン電力 (kW)	ファンユニット	ポンプ流量 (m3/h)	ポンプ出力(kW)	ポンプユニット	NH₃ (kg)	水(L/h)
リンクスB-450	450	2210	3680	24000	4.0/5.5	1	60	1.5	1	49	504
リンクスB-480	480	2300	3830	36000	4.0	2	60	1.5	1	63	537.6
リンクスB-540	540	2380	3920	36000	4.0	2	60	1.5	1	68	604.8
リンクスB-600	600	2460	4010	38000	4.0	2	60	1.5	1	75	672
リンクスB-650	650	2520	4080	40000	4.0	2	60	1.5	1	79	728
リンクスB-720	720	2850	4430	45000	4.0	2	60	1.5	1	83	806.4
リンクスB-800	800	3070	4850	50000	4.0	2	114	2.2	1	99	896
リンクスB-900	900	4850	6600	65000	7.5/10.0	1	114	2.2	1	112	1008
リンクスB-950	950	4980	6750	74000	9.0/12.0	2	114	2.2	1	115	1064
リンクスB-1080	1080	5200	7200	78000	5.5	2	130	2.2	1	135	1209.6
リンクスB-1150	1150	5300	7300	84000	5.5	2	130	2.2	1	145	1288
リンクスB-1195	1195	5610	7590	84000	5.5	2	130	2.2	1	159	1338.4
リンクスB-1410	1410	5820	7750	90000	5.5	2	130	2.2	1	163	1579.2
リンクスB-1570	1570	6580	8850	95000	7.5	2	130	2.2	1	185	1758.4
リンクスB-1850	1850	7500	11800	140000	7.5	2	170	3.7	1	197	2072
リンクスB-1920	1920	7800	12500	140000	5.5/11.0	2	170	3.7	1	234	2150.4
リンクスB-2050	2050	8900	13000	140000	5.5/11.0	2	192	5.5	1	245	2296
リンクスB-2450	2450	11175	14600	140000	5.5/11.0	2	192	5.5	1	317	2744
リンクスB-2950	2950	12750	16510	190000	11.0	2	130	2.2	2	380	3304
リンクスB-3250	3250	13490	17500	220000	15.0	2	130	2.2	2	396	3640

Lynxcool を選ぶ理由

独自の製造施設 — 社内生産により、一貫した品質管理と競争力のあるリードタイムが保証されます。

モジュール設計 — 標準化されたモジュールにより、スペアパーツの管理と将来の容量拡張が簡素化されます。

プレミアム腐食保護 — 溶融亜鉛メッキコイル、アルミニウム - 亜鉛ケーシング、ジンクリッチエッジペイント、および GRP ドリフトエリミネーターにより、最小限のメンテナンスで長い耐用年数を実現します。

組み立て済みの納品 — ユニットは完全に組み立てられた状態で出荷されるため、現場での人件費と試運転時間が大幅に削減されます。

Counter-Flow Evaporative Condenser

よくある質問

Q1: 向流式蒸発凝縮器とは何ですか?

A: 空気は上向きに移動し、水は下向きに噴霧され、温度差が最大化されて効率が向上します。並流 (ダウンフロー) モデルでは、空気と水が同じ方向に移動するため、効率が低くなります。 LynxB は逆流を使用して、特に暑い気候で優れたパフォーマンスを実現します。

Q2: 対応冷媒は何ですか?

A: アンモニア (R-717) および一般的な HFC/HCFC (R-22、R-134a、R-404A、R-507)。コイルは高周波溶接された炭素鋼、溶融亜鉛メッキで、アンモニアに適しています。ご注文時に冷媒をご指定ください。

Q3：水や電気の使用量はどれくらいですか？

A: 従来のシェルアンドチューブ + 冷却塔システムの約 1/8 の水使用量と、同等の空冷コンデンサーに比べて最大 50% 少ない電力を使用します。水の消費量は各モデルの技術表に記載されています。

Q4: 標準使用温度範囲はどれくらいですか?

A: 周囲乾球温度 -10 °C ～ +43 °C、湿球温度 28 °C まで。極端な条件の場合は、評価と防寒対策について Lynxcool にお問い合わせください。

Q5: ユニットにはどのような防錆対策が施されていますか?

●コイル：耐圧試験済み、溶融亜鉛メッキ

● ケーシング: 2 mm Al-Zn 鋼、切断端がシールされています。

●水道配管：PVC

●ドリフトエリミネーター：GRP

● 攻撃的な水用のオプションの SS 洗面器 (304/316L)

●全接合部にポリウレタンシーラントを採用

Q6: ユニットはどのようにメンテナンスされ、どのくらいの頻度で修理が必要ですか?

日常的なメンテナンスは最小限。サイドパネルにより、ベルト、ポンプ、給水システムを停止せずに検査できます。年間タスク: ベルトの張力、槽/充填物の洗浄、ノズルとエリミネーターのチェック、電子スケール抑制剤の検査。

Q7: どのような水処理が必要ですか?

pH 7 ～ 8.5 を維持し、殺生物剤の投与とブローダウンを行います。オプションで電子スケール抑制剤も利用可能。硬水は上流で軟化する必要がある場合があります。

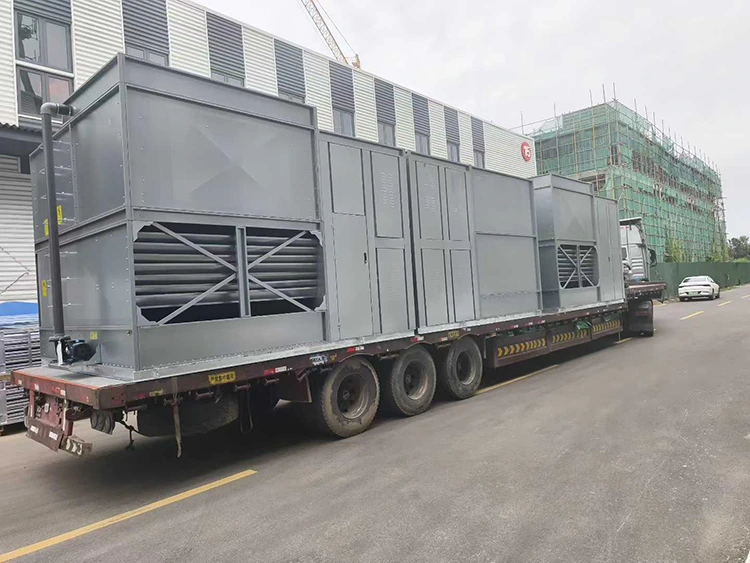

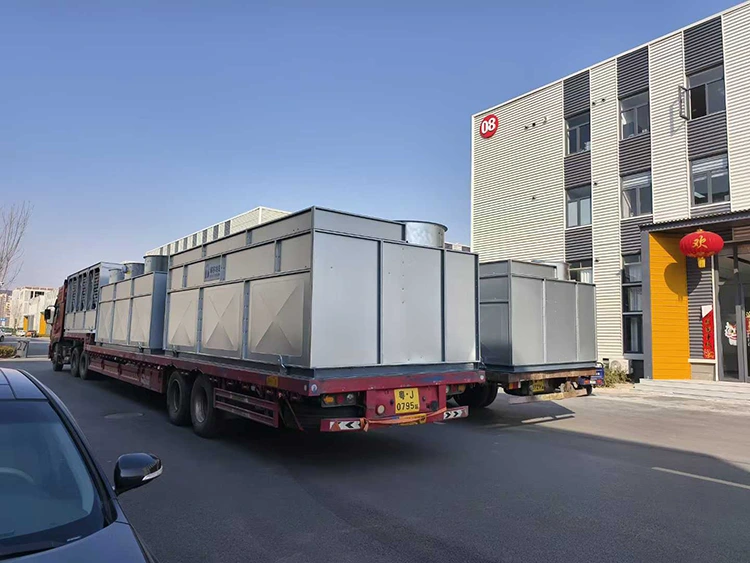

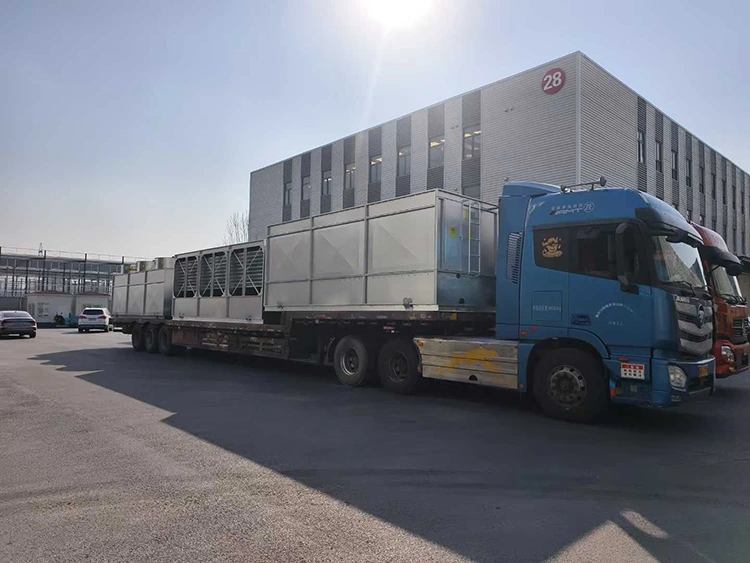

Q8: ユニットはどのように出荷され、現場で設置されますか?

ユニットは完全に組み立てられ、テストされています。オンサイト: パッド上に配置し、冷媒、水、電気を接続します。大型モデルにはクレーンが必要な場合があります - Lynxcool に確認してください。

Q9: 容量のカスタマイズや複数台の並列運転は可能ですか?

はい。標準: ユニットあたり 450 ～ 3,250 kW。複数のユニットを共通のヘッダーで実行して、より高い容量を実現できます。カスタムサイズ設定が可能 — 熱負荷、湿球、凝縮温度を提供します。

Q10: Lynxcool はどのような保証とアフターサポートを提供しますか?

試運転から 18 か月、または出荷から 24 か月 (いずれか早い方) の標準保証があり、製造上の欠陥もカバーされます。摩耗部品は除きます。 Lynxcool は、サービスパートナー、スペアパーツ、オプションの延長サポートを提供します。
