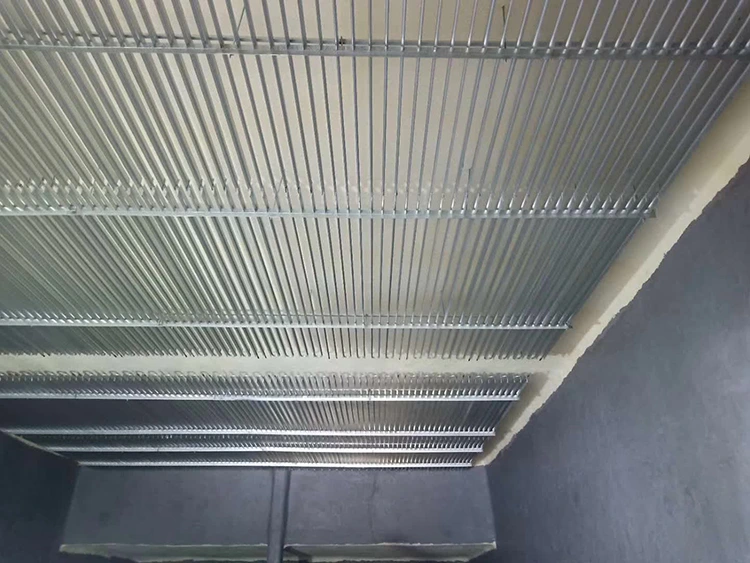

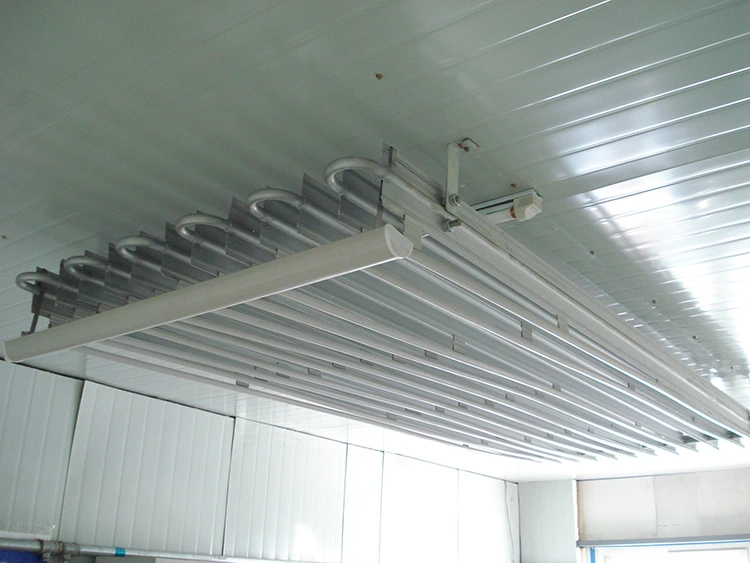

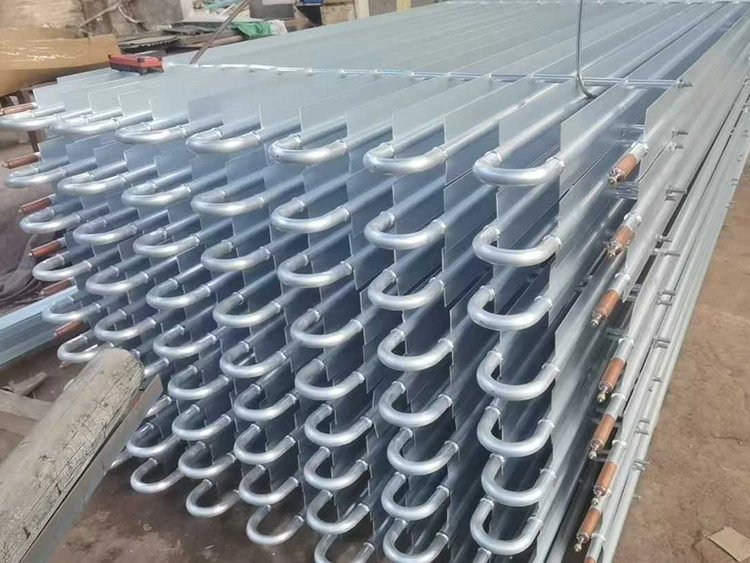

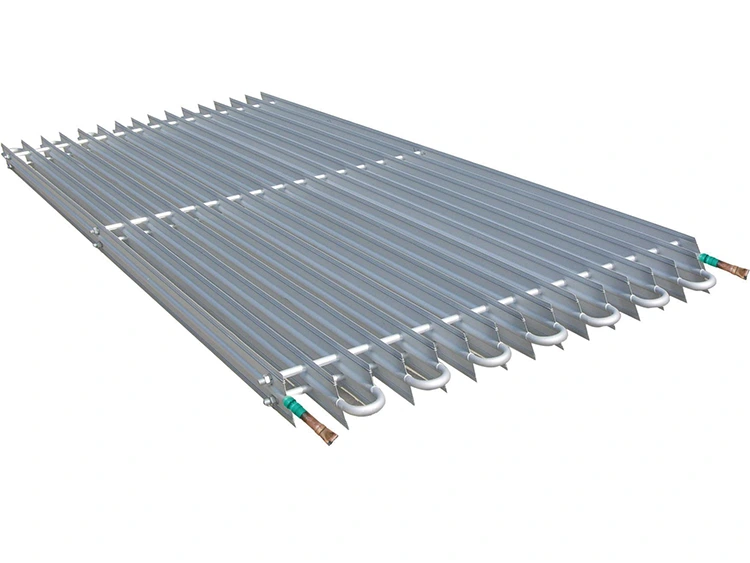

アルミパイプコイル

各アルミニウムパイプコイルユニットは、「外フィン/内ネジ」構造を特徴とする押出アルミニウム合金フィンチューブを使用しています。フィンとチューブ本体は 1 段階の成形プロセスでしっかりと結合され、両者の間に永久的な金属結合が確保されます。これにより、フィンとチューブ間の接触熱抵抗が効果的に排除されます。出荷前に、すべてのユニットは圧縮空気を使用して厳格な圧力テストを受けます。さらに、ユニットには統合型電気霜取りシステムとドリップトレイが標準装備されています。適用可能な冷媒には、HFC (R404A、R507A、R134a、R448A、R449A) およびアンモニア (R717) が含まれます。

主要な機能

•ファンレスの自然対流 - 平行なフィンチャネルを通る煙突効果の空気循環。ファンのエネルギー消費がゼロ。ファンモーターの熱増加はありません。

•製品の脱水が少ない — 冷蔵倉庫内では風速が低く、相対湿度が高いため、ファンコイル式蒸発器と比較して、保管された食品の乾燥損失が最小限に抑えられます。

• 温度変動が小さい - サイクル振幅が減少し、安定した冷蔵保存温度。製品の品質と保存期間が向上しました。

•冷蔵効果 — アルミニウム蒸発器本体の熱質量が冷エネルギーを蓄え、コンプレッサーの起動頻度を減らし、コンプレッサーの寿命を延ばします。

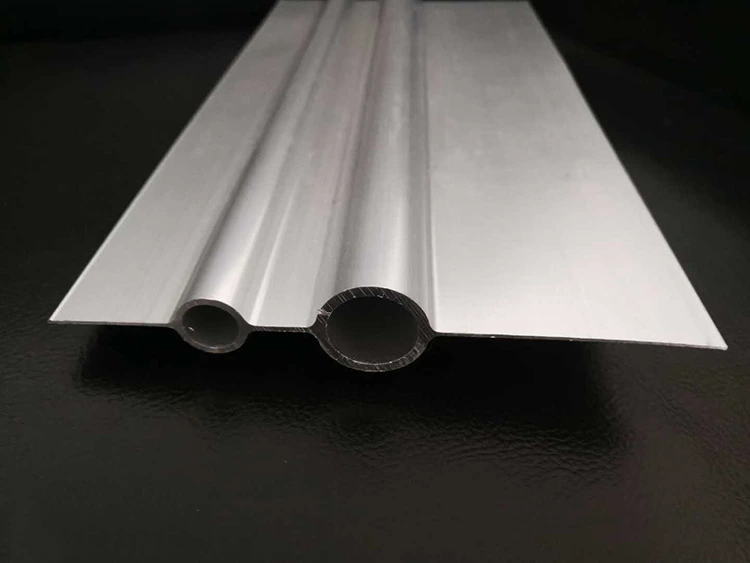

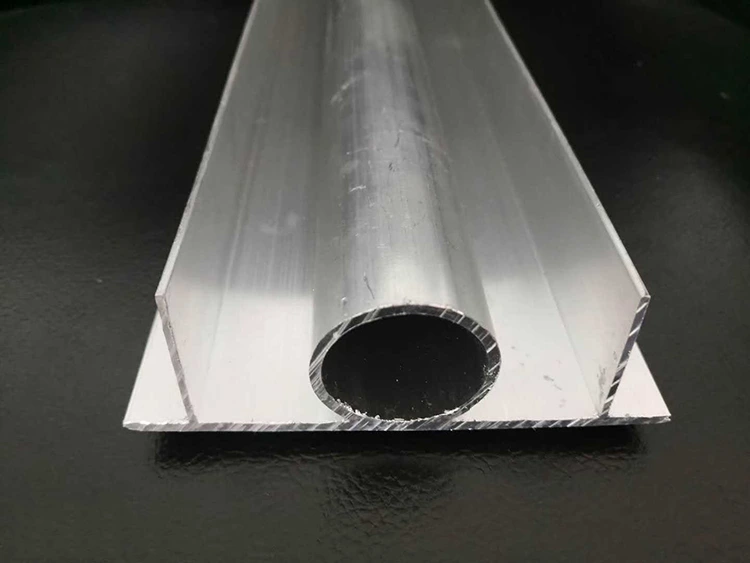

•アウターフィン/インナースレッドチューブ構造 - 単一ダイカストプレス。外側のフィンは空気側の熱伝達を最大化します。内ねじにより、冷媒側の膜抵抗と冷媒充填量が減少します。

•ドリップトレイ付き電気霜取り - 統合された電気ヒーター要素と収集トレイ。タイムクロックまたはセンサートリガーベースの自動霜取り。

•アンモニアおよびHFC互換性 - HFCおよびR717（アンモニア）冷媒の両方に互換性のあるアルミニウム合金材料。食品衛生材料基準に従って中国で生産されています。

技術的パラメータ

すべてのアルミニウムパイプコイルは中国で製造され、圧力テストが行​​われています。工場の文書には、圧縮空気漏れ試験証明書、材料適合宣言 (食品衛生グレードのアルミニウム合金)、および寸法検査報告書が含まれます。中国の生産施設から発送されるすべてのユニットには、完全な文書パッケージが同梱されています。

適用範囲

中低温冷蔵倉庫 | −5℃〜−30℃

中国製の Lynxcool アルミニウム パイプ コイルは、肉、家禽、魚介類、乳製品、果物、野菜に天井取り付け式の蒸発を提供します。自然対流により高湿度が維持され、脱水と体重減少が軽減され、ファンコイル システムよりも優れています。

魚介類・水産物の冷蔵保管 | −15℃〜−25℃

魚介類を安定した低温・高湿度に保ちます。低い空気速度により水分の損失が減少します。 R717 システムではアンモニア対応。

医薬品および医療用冷蔵倉庫 | +2℃～-20℃

医薬品、ワクチン、生物製剤の安定した温度と湿度。アルミニウム合金は製薬グレードの衛生基準を満たしています。

生鮮食品および園芸用冷蔵倉庫 | 0℃～−5℃

ファンレス設計により90%以上の湿度を保ち、果物、野菜、花のしおれや凍結による損傷を防ぎます。

急速冷却および予冷室 | −5℃〜−15℃

天井に取り付けられたコイルは水分を保持し、脱水症状を軽減し、静かに動作するため、高価値の農産物に最適です。

Lynxcool と提携する理由

1. 20年以上の経験

Lynxcool は 20 年以上にわたり、中国でアルミニウム パイプ コイルの設計と製造を行っています。当社は、アジア太平洋、中東などの冷蔵倉庫請負業者、システム インテグレーター、エンド ユーザーに製品を供給しています。

2. 精密ダイカストフィンチューブ製造

CNC 制御されたダイキャストフィンはチューブ壁と一体的に形成されています。

機械的膨張による熱伝達損失を排除します。

すべてのコイルは圧力テストされており、工場発行のリーク証明書が付属しています。

3. 熱設計とサイジングのサポート

完全な冷蔵倉庫の熱負荷計算と熱サイジング。

天井スペースに合わせてチューブ径、フィンピッチ、回路レイアウトを最適化。

冷媒充填量の見積もりとレイアウト図面は、中国を拠点とする当社のエンジニアによって提供されます。

4. 食品衛生グレードの材料

陽極酸化または特殊な表面処理を施したアルミニウム合金。

中国および国際的な食品接触基準を満たしています。

組み立て前にインナーチューブを洗浄。コンプライアンス宣言が含まれています。

5. アンモニアの適合性

R717アンモニア冷凍と完全に互換性があります。

全アルミニウム製のフィッティングと接続。銅成分は含まれていません。

大規模な食品加工施設やコールドチェーン施設に適しています。

6. 競争力のある中国原産の価格設定

高品質で食品衛生認定済みのコイルを競争力のある価格で提供します。

完全な工場文書: リークテスト証明書、材料申告書、設置マニュアル、霜取り配線図。

維持された生産ツールを使用した OEM の繰り返し注文の短いリードタイム。

認証

•ISO 9001 — 品質管理システム、中国の生産施設

•食品衛生グレードのアルミニウム合金 - ユニットごとの材料適合宣言

•工場での圧縮空気漏れテスト - 100% テスト済み。単位ごとに発行される証明書

•GB/T 15912 — アルミニウムおよびアルミニウム合金フィン付きチューブの中国国家規格

•GB 50072 — 中国冷蔵倉庫の設計規定と互換性あり (Q = K・A・Δt 計算基準)

•ヨーロッパ市場への輸出に利用可能なCE / PED準拠の構成

•全アルミニウム製継手でアンモニア定格 (R717) 構成が利用可能

場合

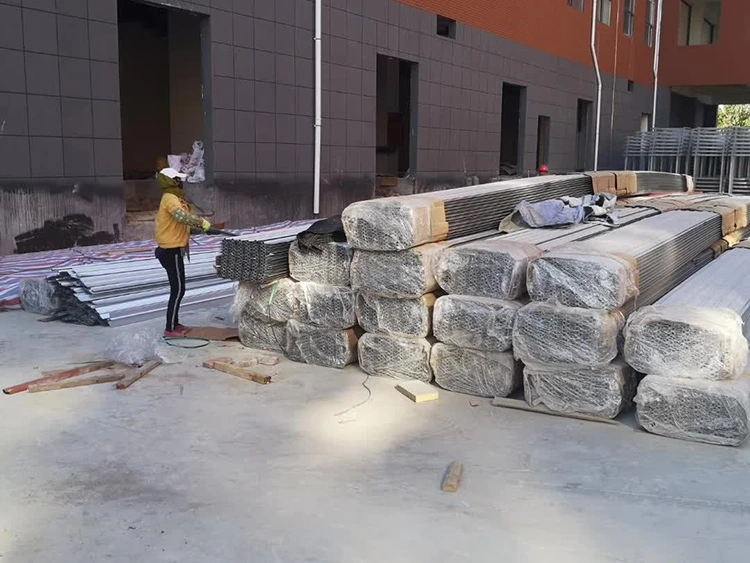

•数万個のアルミニウムパイプコイルユニットが中国で生産され、世界中に設置されています

•アジア太平洋および中東の冷蔵倉庫請負業者、食品加工工場、漁業施設、医薬品コールドチェーンに供給されています。

•HFC とアンモニアの両方の冷媒システムに対応

•中国の生産施設からの納期は98%です。

•標準保証: 製造上の欠陥に対して発送日から 24 か月

よくある質問

Q1: 煙突効果とは何ですか?なぜ重要ですか?

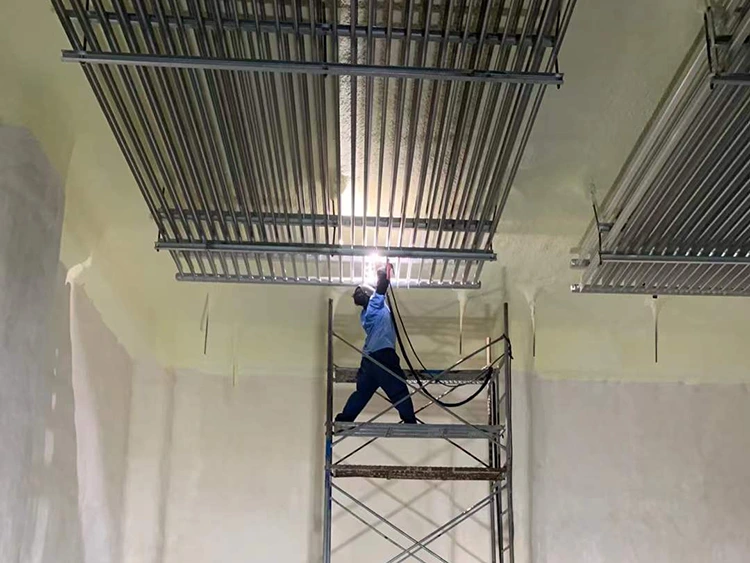

A: 煙突効果は、アルミパイプコイルの冷蔵庫内での自然対流です。冷たい空気は垂直フィンチャネルを通って下降し、暖かい空気は上昇するため、ファンなしで効率的な熱伝達が可能になります。 150 ～ 200 mm の天井間隔と水平吊り下げによる正しい設置により、継続的な自然循環が保証されます。

Q2: 必要な伝熱面積はどのように計算すればよいですか?

A: 式 A =​​ Q / (K · Δt) を使用します。ここで、K = 9 ～ 10 W/m²°C、Δt ≈ 10°C です。次に、チューブの直径とフィンのタイプを選択します。

φ25 2フィン＝0.29㎡/m

φ32 2フィン＝0.34㎡/m

φ32 3フィン＝0.495㎡/m

中国を拠点とする当社のエンジニアは、お客様のプロジェクトの完全な計算を実行できます。

Q3: なぜシングルパスチューブの長さを制限するのですか?

A: 長すぎると圧力損失が増加し、冷却能力が低下します。限界：φ25＝80m、φ32＝100m。大規模な店舗の場合は、ベンチュリ液体分配ブランチを使用して複数の短い並列パスを使用します。

Q4: アルミパイプコイルはアンモニア(R717)でも使用できますか?

A: はい。アルミニウムはアンモニアと完全に互換性があります。 Lynxcool は、全アルミニウム製フィッティングと全圧試験を備えたアンモニア定格コイルを中国で製造しています。銅は使用してはなりません。

Q5：解凍はいつ、どのように行えばよいですか？

A: 推奨されるトリガー: 羽毛のような霜 ≥10 mm または硬い氷 ≥5 mm。通常、電気ヒーターを使用して、24 時間あたり 2 ～ 4 サイクル。表面温度センサーまたはタイマーにより霜取りを終了します。異常な状況では手動霜取りも可能です。

Q6: ベンチュリ液分配器とは何ですか?

A: ベンチュリ効果を利用して冷媒を均一に分配する各分岐入口のノズル装置。チューブのフラッディングやチューブの枯渇を防ぎ、エバポレーターの効率を向上させ、リキッドハンマーを防ぎます。

Q7: アルミニウムパイプコイルはファンコイル蒸発器とどう違うのですか?

A: ファンコイルは温度をより速く下げ、天井スペースを節約します。アルミニウム パイプ コイルはファン エネルギーを使用せず、より高い湿度 (90 ～ 95% 対 75 ～ 85%) を維持し、製品の乾燥損失を減らし、温度を安定させます。高級食品、医薬品、高湿度の用途に最適です。
