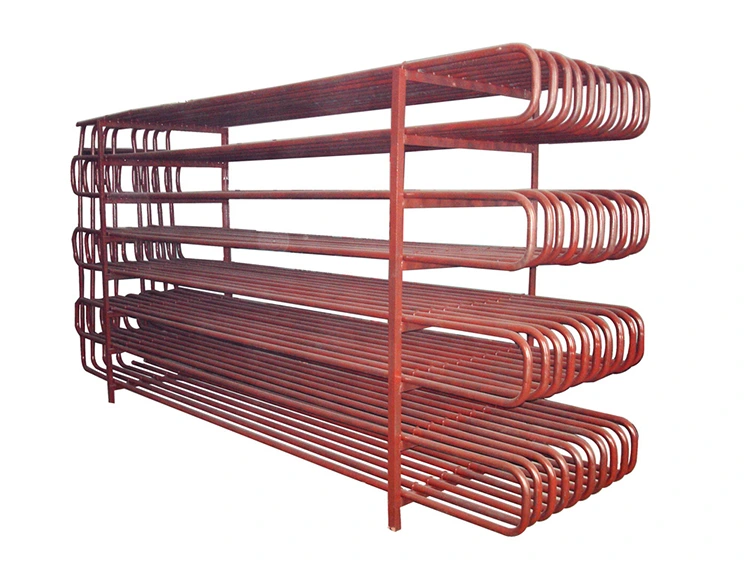

スチール製ベアチューブ蒸発器シェルフ

Lynxcool のスチールベアチューブ蒸発器シェルフは、耐久性があり、長持ちする静的蒸発器システムで、端の U 字型のリターンベンドによって接続された複数の平行な裸スチールチューブの層で構成され、すべてが頑丈なスチールフレームに溶接されています。冷媒は鋼管内で直接蒸発し、鋼管は冷却面と耐荷重棚の両方として同時に機能します。パレットや製品を直接その上に置くことで、高効率の熱伝達が促進されます。

鋼管構造のため、アルミ板やフィン付き蒸発器に比べ、衝撃や曲げに強く、精密溶接が不要で耐荷重性が高いため、重量物パレット保管や大型冷蔵施設、水産加工場などに最適です。ファンレスの自然対流設計により、エネルギー消費ゼロ、高湿度レベル、最小限の温度変動を特徴とする冷却効果が得られます。

製造地：中国青島

該当する冷蔵倉庫のタイプ: アンモニア冷蔵冷蔵倉庫、魚倉、ブラスト冷凍庫、食肉保管施設

材質: 炭素鋼

耐用年数: 20 ～ 40 年

技術的パラメータ

各スチール製ベアチューブ蒸発器シェルフは、中国の工場で圧力テストを受けており、包括的な品質検査、溶接、材料レポート、および設置およびメンテナンスマニュアルが付属しています。

この製品はどのような分野で使用できますか?

1. 大規模アンモニア冷蔵倉庫とパレット冷凍

スチール製ベアチューブ蒸発器棚は、肉、乳製品、魚、冷凍食品の保管に適しており、フルパレット構成とハーフパレット構成の両方に対応します。高効率の直接アンモニア蒸発冷却を備えており、高負荷に耐えるように設計されています。

2. 漁船の魚倉

このシステムは、丸ごとの魚、魚のブロック、塩漬けの魚の冷凍に最適で、船体の振動や海水の腐食に耐えるように設計されています。表面処理オプションには、溶融亜鉛めっきまたはエポキシコーティングが含まれます。

3. 食肉冷蔵室と急速冷凍室

このシステムは、フックに吊るすかパレットに置くかにかかわらず、牛肉や豚肉のセクションを保管するために設計されており、アルミニウム板やフィン付きエバポレーターよりも大幅に優れた耐荷重能力を誇り、優れた自然対流冷却を提供します。

4. 冷蔵倉庫の改修と交換

このソリューションは、老朽化し​​た蒸発器の交換に適しており、カスタマイズされた寸法、アップグレードされた壁厚、最新の冷凍接続インターフェイスを提供します。

5. ブライン冷却タンクと浸漬蒸発器

このシステムは、ブライン冷却液に直接浸漬された鋼管を備えており、高効率の熱交換を保証します。アンモニアと塩水の両方に適合する炭素鋼で作られており、カスタマイズされた設計で入手できます。

主な技術的特徴

1. 溶接鋼管構造：耐荷重機能と冷凍機能を統合。耐用年数は 20 ～ 40 年で、アルミニウム プレートに伴う脆弱性の問題が解消されます。

2. アンモニア冷凍対応：アンモニア腐食に強い炭素鋼製で、大規模なアンモニア冷蔵施設や魚倉での使用に最適です。

3. ホットガス解凍: アンモニア システムに推奨される方法。コンプレッサーのエネルギーを再利用し、高いエネルギー効率を保証します。

4. 自然対流冷却: ファンが不要なため、高湿度レベルを維持し、温度変動を最小限に抑えます。

5. 高耐久設計: 1 段あたり 200 ～ 2000 kg の耐荷重をサポートし、パレットを直接配置できます。

6. 防食処理: 特定の環境条件に合わせてカスタマイズされた溶融亜鉛メッキまたはエポキシ防食塗装が特徴です。

Lynxcool スチール ベアチューブ エバポレーター シェルフを選択する理由

1.圧力容器溶接認定: ASME IX、EN 287、および GB 150 に準拠した認定専門家によって溶接されます。各ユニットは出荷前に油圧テストされます。

2.カスタマイズされた冷蔵室の寸法: 冷蔵室のレイアウト、パレットの高さ、配管構成に合わせて設計されています。

3.アンモニアシステムの専門知識: 蒸発圧力、霜取りサイクル、オイルリターン、液体分配が最適化されています。

4.海洋および重工業の経験: 漁船や産業用途に適しており、防振および耐腐食設計があり、分類基準を満たしています。

5.競争力のある中国の価格設定: 安定した品質を備えた同等の欧州製品よりもコストが 20 ～ 35% 低い。

よくある質問

Q: スチールチューブシェルフとアルミニウムフラットラックの違いは何ですか?

A: どちらもファンレスエバポレーターを使用しています。鋼管棚は、支持構造および冷媒流路として複数の鋼管を使用します。その堅牢な構造と重い重量により、パレット化された商品、アンモニア冷凍システム、および海洋環境に最適です。アルミ製フラットラックは表面が滑らかで、軽量なため魚の切り身やパレット梱包、医薬品などの平底製品の保管に適しており、熱伝導率にも優れています。 Lynxcool は両方のタイプのラックを製造し、特定の用途シナリオに基づいて専門的な選択アドバイスを提供します。

Q: アンモニア冷凍ラックにはアルミニウムではなく炭素鋼が一般的に使用されるのはなぜですか?

A: スチールは引張強度と降伏強度が高いため、重い荷重 (1 層あたり 500 ～ 1,000 kg) に耐える場合に、より小さな直径のチューブの使用が可能になります。アルミニウムは通常、軽量の製品に使用されます。また、銅はアンモニアと非相溶性であるため、アンモニア冷凍システムでは決して使用されません。

Q: 高温アンモニア解凍の動作原理は何ですか?

A: コンプレッサーからの高温のアンモニア蒸気がラック内の配管を流れ、潜熱を放出して霜を溶かします。凝縮した液体アンモニアは冷凍システムに戻ります。通常、霜取りサイクル全体は 20 ～ 45 分かかり、電気霜取りよりもエネルギー効率が高くなります。

Q: 海洋環境や漁船の冷凍船倉にはどのような表面処理プロセスが推奨されますか?

A：亜鉛リッチエポキシプライマーを塗布し、その後高膜厚エポキシトップコートを塗布する「溶融亜鉛めっき＋2層防食塗装」の組み合わせを推奨しております。塗布環境が非常に厳しい場合は、ポリウレタンまたはポリ尿素トップコートの追加層を追加することをお勧めします。特定の防食仕様は、船舶の種類と実際の動作条件に基づいてカスタマイズする必要があります。

Q: 既存の機器の寸法に基づいて交換用ラックを提供できますか?

A: はい。既存ラックの具体的な寸法、使用する冷媒の種類、接続インターフェースの詳細情報をお知らせください。 Lynxcool はこの情報に基づいて寸法図を作成し、生産を開始する前に確認のために顧客に提出します。生産サイクル (納期) は通常 5 ～ 9 週間です。

Q: 棚はパレット化された商品をサポートしていますか?

A: はい。標準パレットに対応した棚を用意しており、800×1,200mmまたは1,000×1,200mmのパレットに対応します。標準的な棚の定格耐荷重は棚あたり 500 ～ 1,500 kg です。 2,000 kgを超える荷重については、構造的に強化されたカスタム ソリューションも提供します。非標準のカスタム設計の場合は、対応する構造力学計算を提供します。

Q: これらのスチール製ベアチューブ蒸発器シェルフはどこで製造されていますか?どのような品質基準を満たしているのでしょうか?

A: これらの製品は、ISO 9001 品質マネジメントシステムの認証を取得した中国の工場で設計および製造されています。品質保証 (QA) には、認定溶接工、材料試験、全水圧試験、表面検査、寸法検証が含まれます。すべての関連書類は商品と一緒にお届けします。
